Aufbauanleitung Cortenstahl 3er Säulenbrunnen CSBS75
Moderne Form und rustikale Rostoptik.

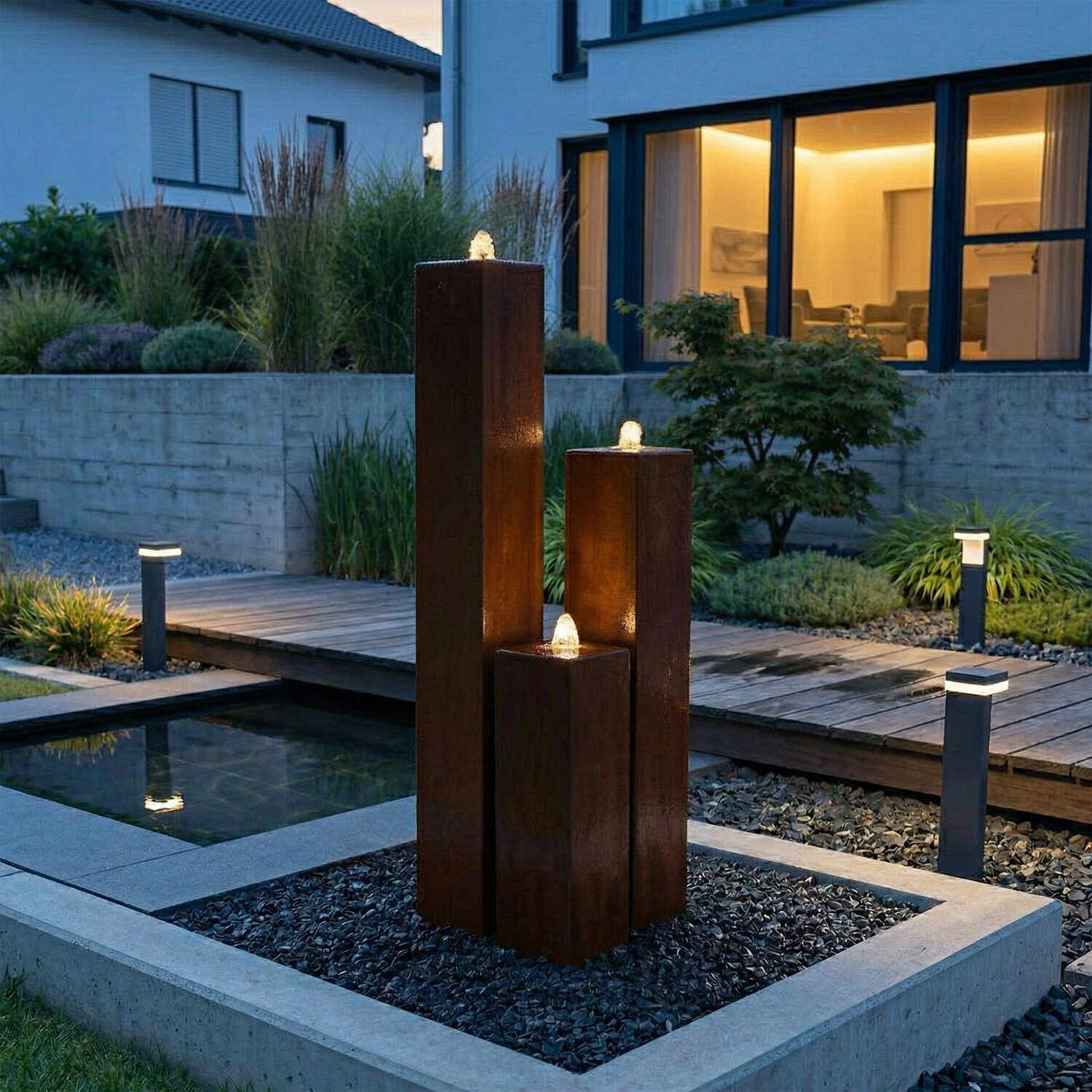

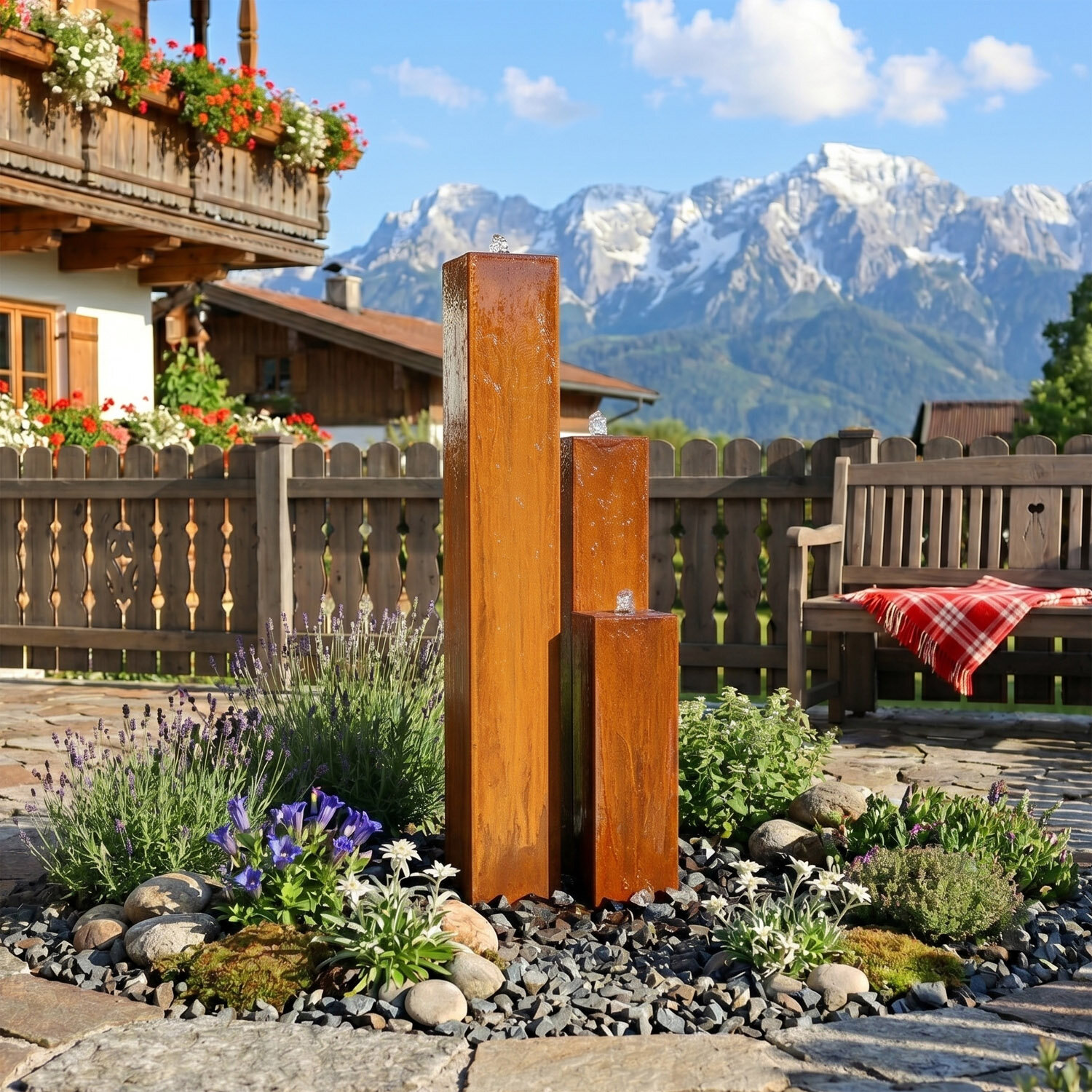

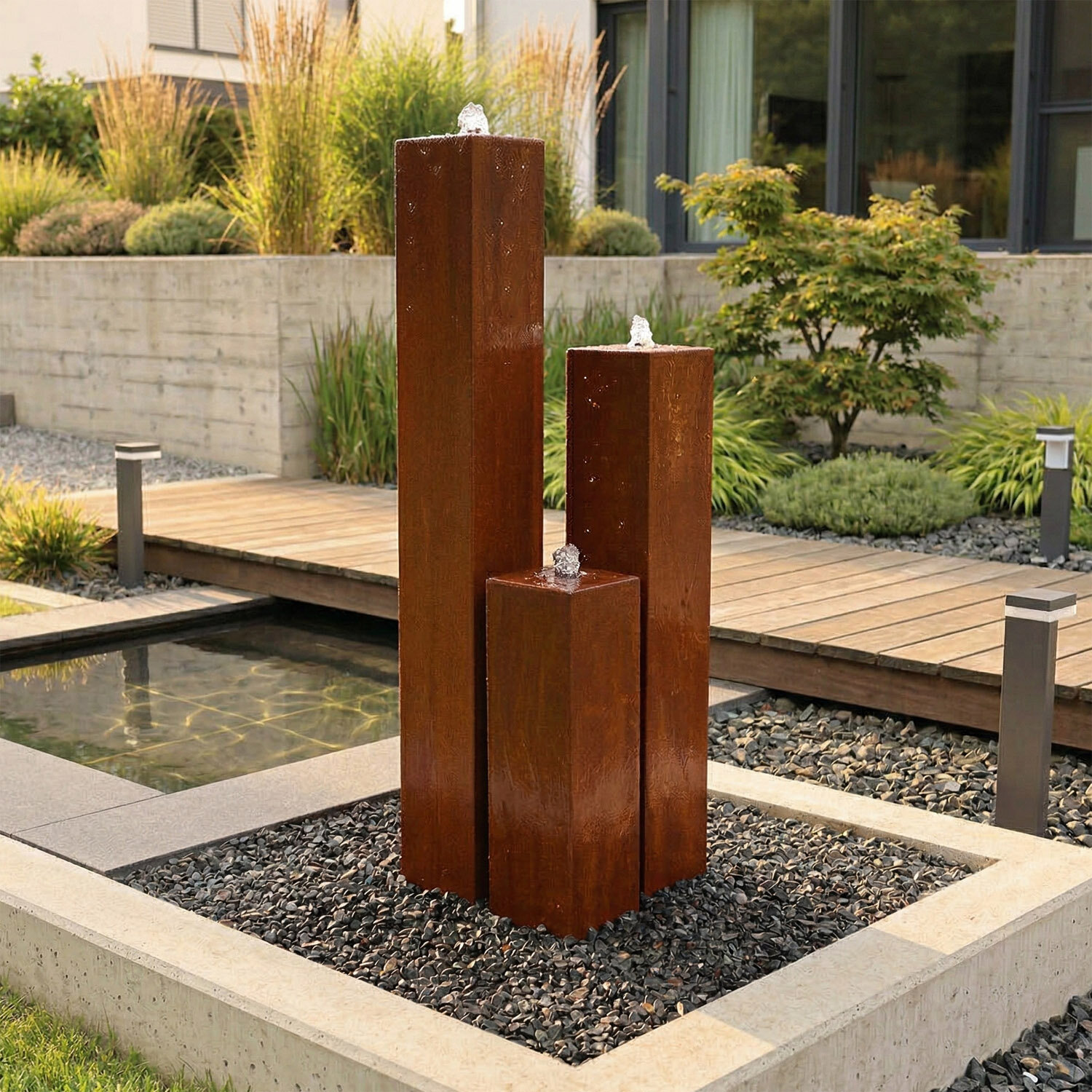

Der CLGarden Cortenstahl Säulenbrunnen CSBS75 verbindet die charakteristische Rostoptik von Cortenstahl mit einem modernen, geradlinigen Design. Drei unterschiedlich hohe Wassersäulen mit 35, 55 und 75 cm Höhe bilden ein harmonisches Wasserspiel und eignen sich besonders für die Gestaltung von Gartenbereichen, Beeten und Terrassen. Das Wasser tritt jeweils an der Oberseite der Säulen aus und läuft über die Cortenstahlflächen zurück in das im Boden eingelassene Wasserbecken. In die Wasserauslässe integrierte warmweiße LED-Ringe beleuchten das austretende Wasser und sorgen insbesondere bei Dunkelheit für zusätzliche Lichtreflexionen auf den Säulen.
Funktion des Cortenstahl Säulenbrunnens CSBS75
Der Brunnen arbeitet in einem geschlossenen Wasserkreislauf und benötigt keinen festen Wasseranschluss. Das im Lieferumfang enthaltene PE-Wasserbecken fasst ca. 90 Liter und wird zusammen mit der stabilen GFK-Abdeckung in den Boden eingebaut. Die Springbrunnenpumpe fördert das Wasser über einen einstellbaren 3-Wege-Verteiler zu den drei Säulen. Anschließend fließt das Wasser über die Abdeckung zurück in das Wasserbecken. Pumpe und LED-Beleuchtung werden über einen Sicherheitstransformator mit 12 V AC Schutzkleinspannung betrieben. Für eine möglichst einfache Montage werden die drei Cortenstahlsäulen bereits als vormontierte Einheit geliefert. Wasserschläuche und Anschlussleitungen der LED-Beleuchtung sind ebenfalls bereits in den Säulen vormontiert.
Aufbau des Cortenstahl 3er Säulenbrunnen CSBS75
Im folgenden Video zeigt euch Christian den vollständigen Aufbau und Anschluss des Cortenstahl Säulenbrunnens CSBS75 Schritt für Schritt.
Step-By-Step Anleitung zum nachlesen
Vor dem Aufbau:
Vor Beginn der Montage ist sicherzustellen, dass das Wasserbecken waagerecht und standsicher eingebaut ist und die GFK-Abdeckung sauber auf dem Becken aufliegt. Eine ausführliche Anleitung zum Einbau des Wasserbeckens finden Sie in unserem Beitrag „Springbrunnenbecken richtig einbauen“.
Säulen positionieren:
Für eine möglichst einfache Montage werden die drei Säulen bereits vormontiert geliefert. Die LED-Beleuchtung ist mit den Edelstahladaptern in den Säulen befestigt. Anschlussschläuche und LED-Anschlusskabel sind ebenfalls vormontiert und ragen am Säulenboden für den weiteren Anschluss heraus.
Führen Sie die von den drei Säulen kommenden Wasserschläuche und LED-Anschlusskabel durch die dafür vorgesehenen Bohrungen in der GFK-Abdeckung in das Wasserbecken. Führen Sie anschließend die Schlauch- und Kabelenden durch die Wartungsöffnung wieder aus dem Becken heraus.
Setzen Sie die vormontierte Säuleneinheit vorsichtig auf die GFK-Abdeckung. Dabei ist darauf zu achten, dass keine Schläuche oder Kabel zwischen Grundplatte und Abdeckung eingeklemmt werden.
Wasserschläuche anschließen:
Verbinden Sie die drei aus der Wartungsöffnung herausgeführten Wasserschläuche mit dem 3-Wege-Verteiler. Eine Drehbewegung im Uhrzeigersinn öffnet die Spirale des Premium-Springbrunnenschlauchs und erleichtert dadurch das Aufschieben auf die Anschlussstutzen.
Sollte sich ein Schlauch nur schwer aufschieben lassen, kann dieser vorsichtig mit einem Heißluftföhn oder heißem Wasser erwärmt werden. Dadurch wird das Material geschmeidiger und lässt sich leichter montieren.
Verbinden Sie anschließend den Eingang des 3-Wege-Verteilers über das ca. 10 cm lange Schlauchstück mit dem Anschlussstutzen der Pumpe.
Beleuchtung anschließen:
An der Pumpeneinheit befindet sich ein 3-fach-LED-Verteiler. Verbinden Sie die drei LED-Anschlusskabel der Säulen mit den Anschlüssen des Verteilers und sichern Sie die Steckverbindungen jeweils mit der Überwurfmutter.
Pumpe und LED-Beleuchtung werden mit 12 V AC Schutzkleinspannung über einen Sicherheitstransformator betrieben. Die dafür vorgesehenen Niedervolt-Anschlussleitungen und Steckverbindungen können daher innerhalb des Wasserbeckens verlegt werden.
Stromversorgung vorbereiten:
Verbinden Sie die 7 Meter lange Anschlussleitung der Pumpeneinheit mit dem Niedervolt-Anschluss des Sicherheitstransformators.
Führen Sie die Anschlussleitung aus dem Brunnenbereich heraus. Der Sicherheitstransformator und der Netzanschluss sind außerhalb des für den Brunnen vorgesehenen Schutzbereichs zu positionieren.
Der Anschluss an das Stromnetz darf erst erfolgen, nachdem das Wasserbecken ausreichend befüllt und die Installation abschließend kontrolliert wurde.
ACHTUNG: Der Trafo darf nicht in das Wasser und muss mit einem Sicherheitsabstand von ca. 2 Metern zum Wasserbecken aufgestellt werden. Das 7 Meter lange Anschlusskabel der Pumpe liefert ausreichend Spielraum, um den Trafo an einem geschützten und bestenfalls schattigen Ort zu platzieren.
Wasserbecken befüllen und Funktion prüfen:
Füllen Sie das Wasserbecken ausreichend mit sauberem Wasser. Anschließend kann der Brunnen in Betrieb genommen und die Funktion aller drei Wasserauslässe geprüft werden. Das Wasser sollte gleichmäßig aus den Säulen austreten und vollständig über die GFK-Abdeckung in das Wasserbecken zurücklaufen.
Für eine gleichmäßige Wasserverteilung auf die drei Säulen muss der 3-Wege-Verteiler eingestellt werden. Als Grundeinstellung empfehlen wir:
- große Säule: Verteiler vollständig öffnen
- mittlere Säule: Abgang etwa zu 1/3 schließen
- kleine Säule: Abgang etwa zu 2/3 schließen
- Förderregler der Pumpe: vollständig öffnen
Die Angaben dienen als Grundeinstellung. Die optimale Einstellung kann je nach Aufbau geringfügig abweichen und sollte bei laufendem Brunnen entsprechend angepasst werden. Eine ausführliche Beschreibung zur Feineinstellung finden Sie in unserem Beitrag „Einstellung des Springbrunnen-Schlauchverteilers“.
Prüfen Sie nach der Einstellung, ob alle drei Wasserauslässe gleichmäßig arbeiten, keine Schläuche geknickt sind und das austretende Wasser vollständig in das Wasserbecken zurückgeführt wird. Kontrollieren Sie während der ersten Betriebsstunden zusätzlich den Wasserstand.
Leitungen verstauen und Oberfläche abdecken:
Nach erfolgreicher Funktionsprüfung können die Wasserschläuche und LED-Anschlusskabel vollständig im Wasserbecken verstaut werden. Verschließen Sie anschließend die Wartungsöffnung mit dem dafür vorgesehenen Deckel.
Danach kann die GFK-Abdeckung mit geeignetem Zierkies bedeckt werden. Die Wartungsöffnung sollte dabei zugänglich bleiben und nicht dauerhaft durch schwere Steine oder andere Aufbauten blockiert werden.
Der CLGarden Cortenstahl 3er Säulenbrunnen CSBS75 ist fertig aufgebaut.
Sollten noch Fragen offen sein, kontaktieren Sie uns gern direkt unter info@clgarden.de oder rufen Sie uns an. Sie erreichen uns Montag bis Freitag zwischen 09:00 und 16:00 Uhr unter 035600/239825.
Hinweis zum Cortenstahl
Die typische Rostpatina ist ein charakteristisches Merkmal des Cortenstahls und Bestandteil der gewünschten Materialoptik. Abhängig von Witterung, Feuchtigkeit und Betriebsdauer entwickelt und verändert sich die Patina im Laufe der Zeit weiter. Im Video zu sehen ist rechts die neu gelieferte Säule. Die Säule, welche Christian aufbaut, war bereit ein ganzes Jahr der Witterung ausgesetzt und hat die für Cortenstahl typische und farblich sehr warme Rostpanina angenommen.
