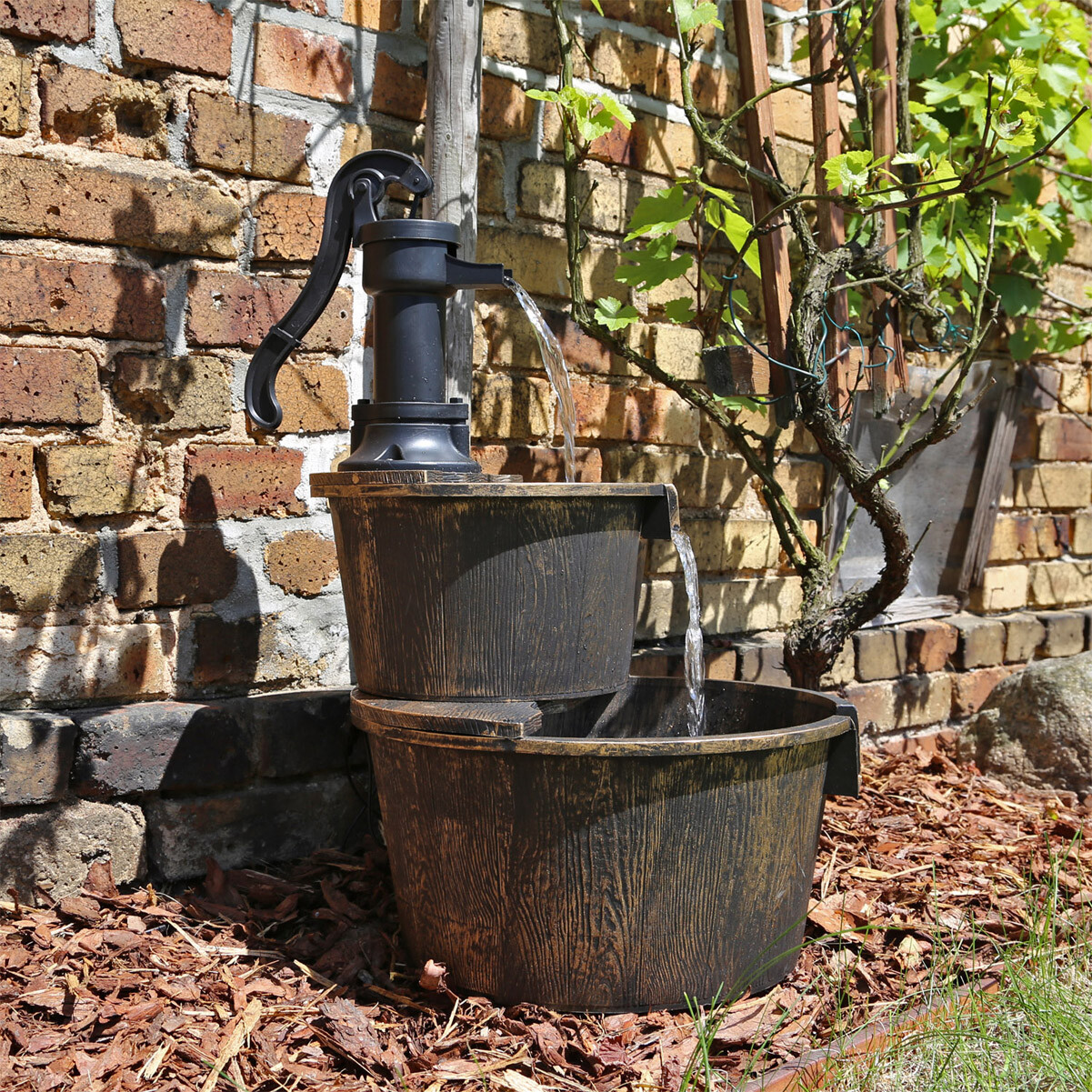

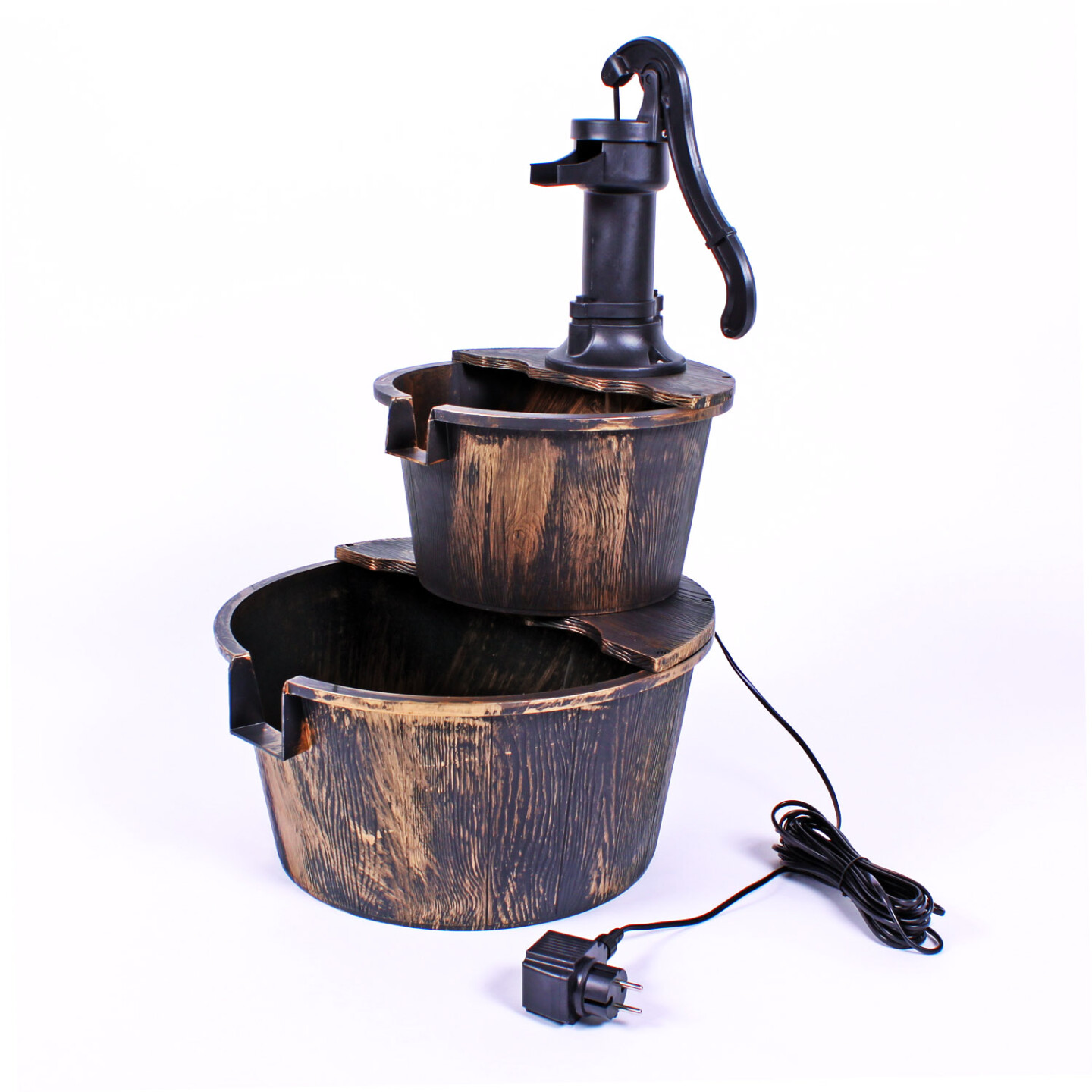

Design Springbrunnen DSB1

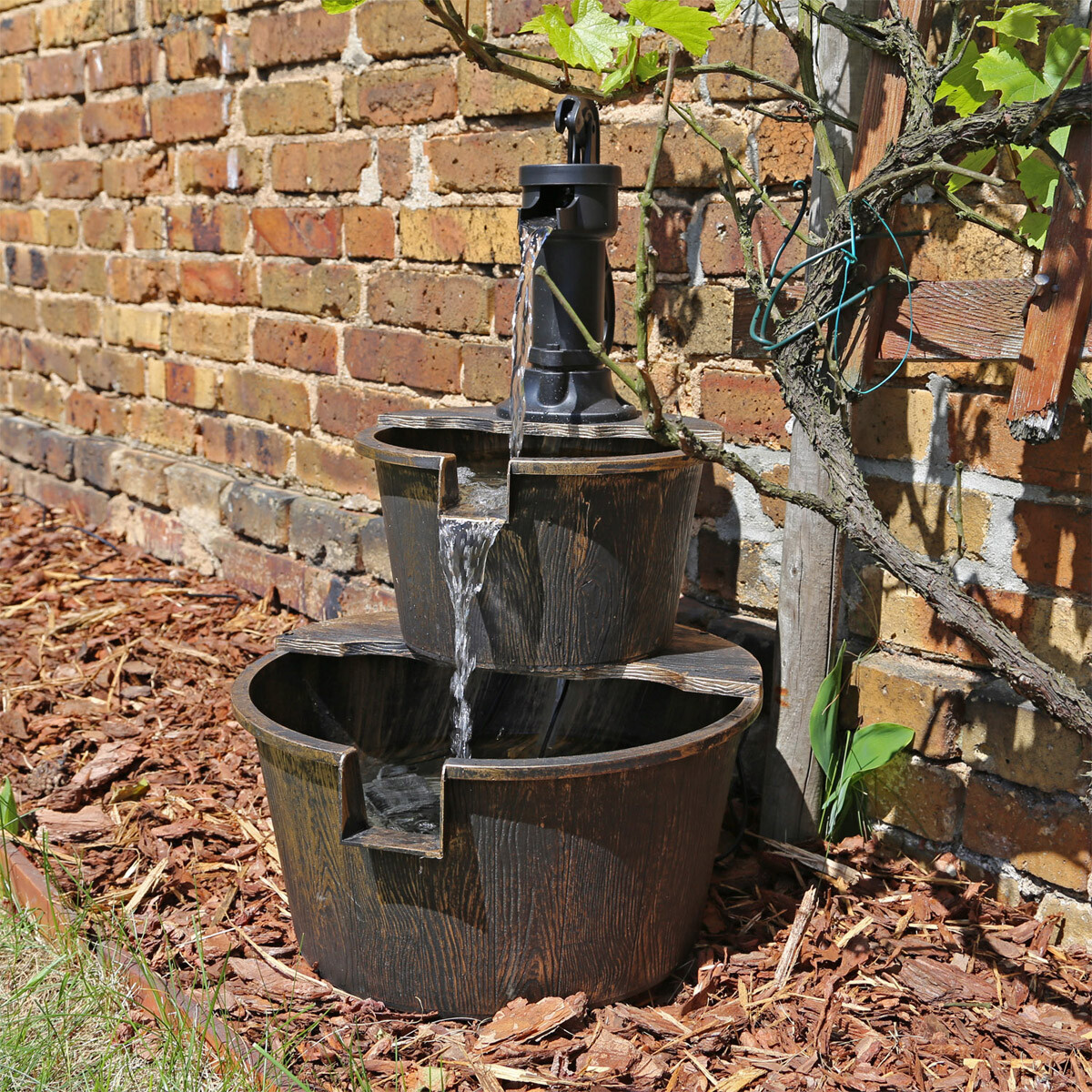

Dieser rustikal wirkende Springbrunnen in Holzoptik erzeugt durch seinen kaskadenartigen Aufbau ein wundervolles Wasserspiel.  Mit der Nostalgisch wirkenden „Handpumpe“ ist dieses Modell von CLGarden ein echter Hingucker. Der Brunnen arbeitet als geschlossenes System mit einem Fassungsvermögen von ca. 15 Liter Wasser. Dadurch kann der Brunnen an jedem beliebigen Ort aufgestellt werden, wobei die 7 Meter Kabellänge vom Trafo zur Pumpe für ausreichend Bewegungsfreiheit sorgen. Doch auch der Einsatz als Ergänzung zu einem Gartenteich ist kein Problem. Zu diesem Zweck befindet sich auch am unteren Becken einen Überlauf. Platzieren Sie den Brunnen entsprechend nahe an Ihrem Teich. Die mitgelieferte Pumpe hat mit 80cm Förderhöhe ausreichend Leistung, um das Wasser auch aus Ihrem Teich bist in den oberen Auslauf der Deko-Pumpe zu befördern. Sie benötigen zusätzlich lediglich einen längeren ½“ Schlauch (nicht im Lieferumfang enthalten) und verbinden diesen mit dem Zulauf im unteren Becken. Mit der enthaltenen LED Beleuchtung können Sie den Brunnen zusätzlich beleuchten und schaffen so auch bei Dunkelheit ein wundervolles Ambiente.

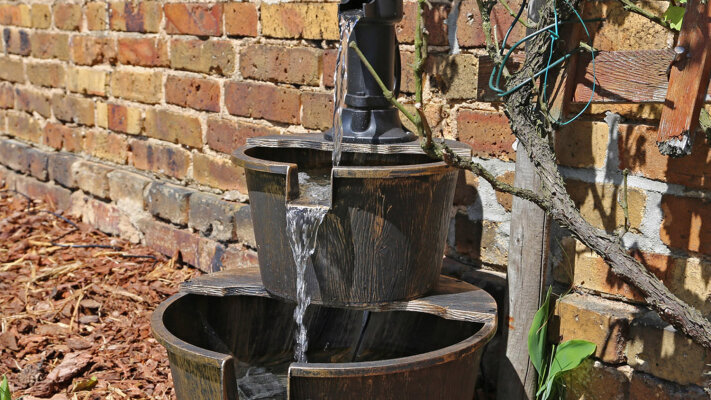

In folgendem Video erhalten Sie einen ersten Eindruck vom Design Springbrunnen DSB1 in Holzoptik

Lieferung und Aufbau des Design Springbrunnen DSB1 in Holzoptik

Packen Sie alle Teile vorsichtig aus und verschaffen Sie sich einen Überblick über den Lieferumfang. Bitte prüfen Sie die Lieferung auf evtl. sichtbare Schäden. Sollten Schäden vorhanden sein, so nehmen Sie den Artikel nicht in Betrieb.

Gehen Sie bei der Montage des Artikels sorgsam vor. Verwenden Sie nur den mitgelieferten Netzstecker. Bevor Sie den Netzstecker einstecken, stellen Sie sicher, dass der Artikel vollkommen montiert ist und alle Kabel fest miteinander verbunden sind.

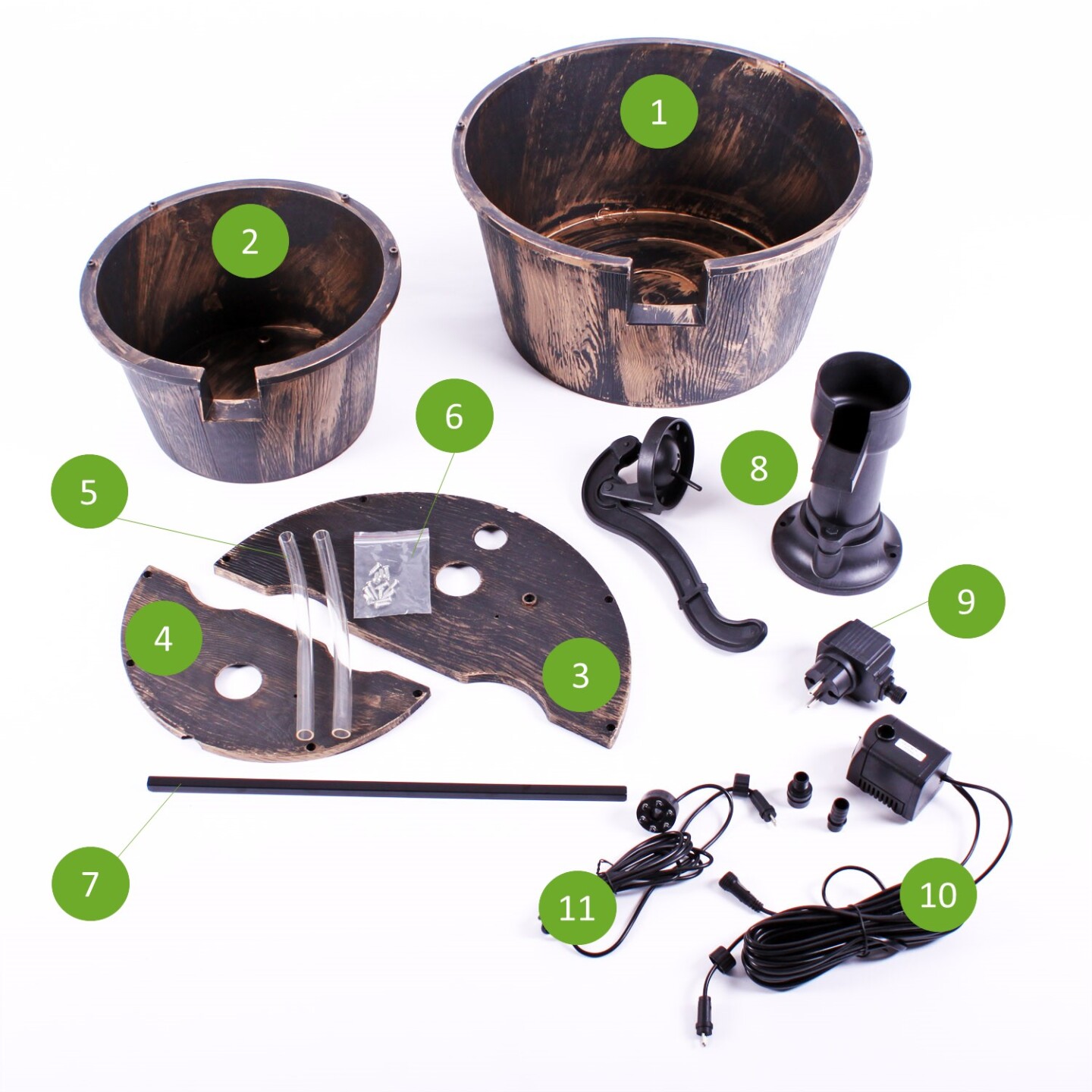

Lieferumfang des Design Sporingbrunnen DSB1 in Holzoptik
  1. Großes Becken
  2. Kleines Becken
  3. Große Abdeckung
  4. Kleine Abdeckung
  5. 2x Schlauch
  6. Schraubensatz
    6.1.   – 8x
    6.2.   – 2x
    6.3.   – 3x
  7. Stabilisierungsstange
  8. Deko Pumpe (zerlegt)
  9. Trafo
  10. Wasserpumpe
  11. LED Beleuchtung

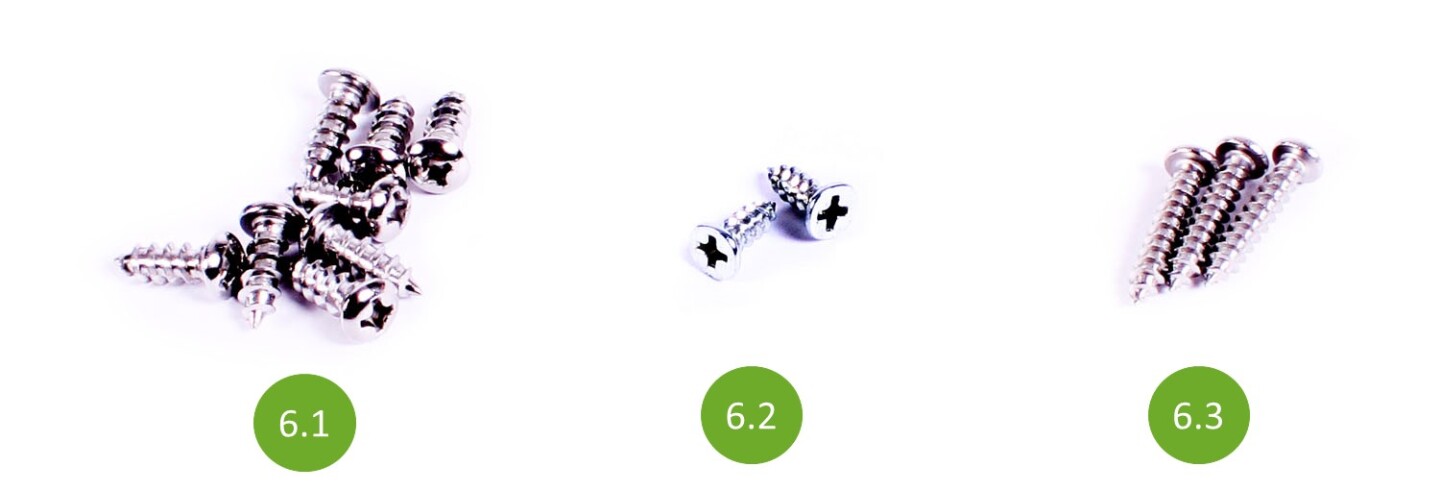

Schrauben im Detail:

Schrauben im Detail

Achten Sie bei der Montage auf die Verwendung der korrekten Schrauben, um Beschädigungen zu vermeiden.

Fotoanleitung zum Aufbau des Säulenbrunnens

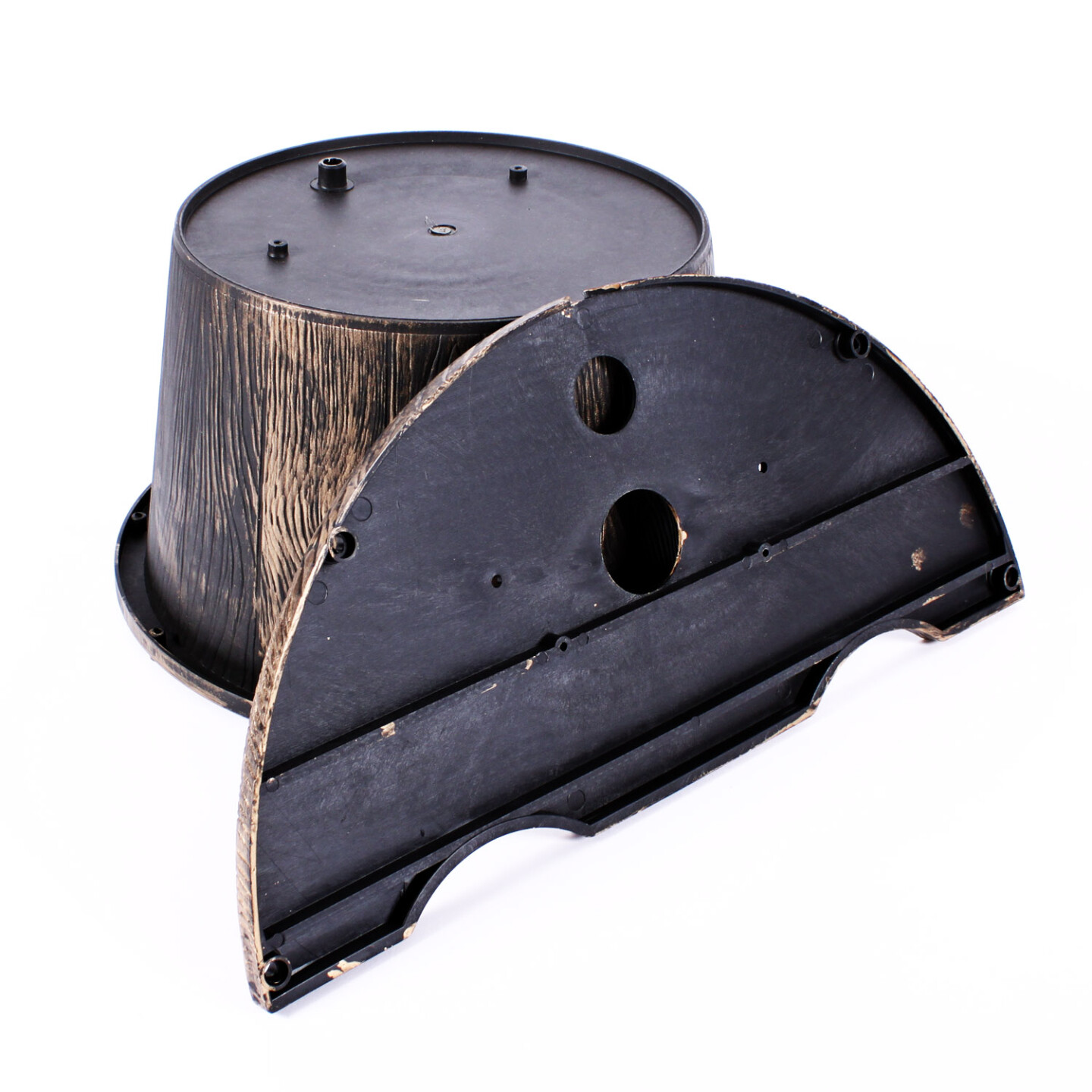

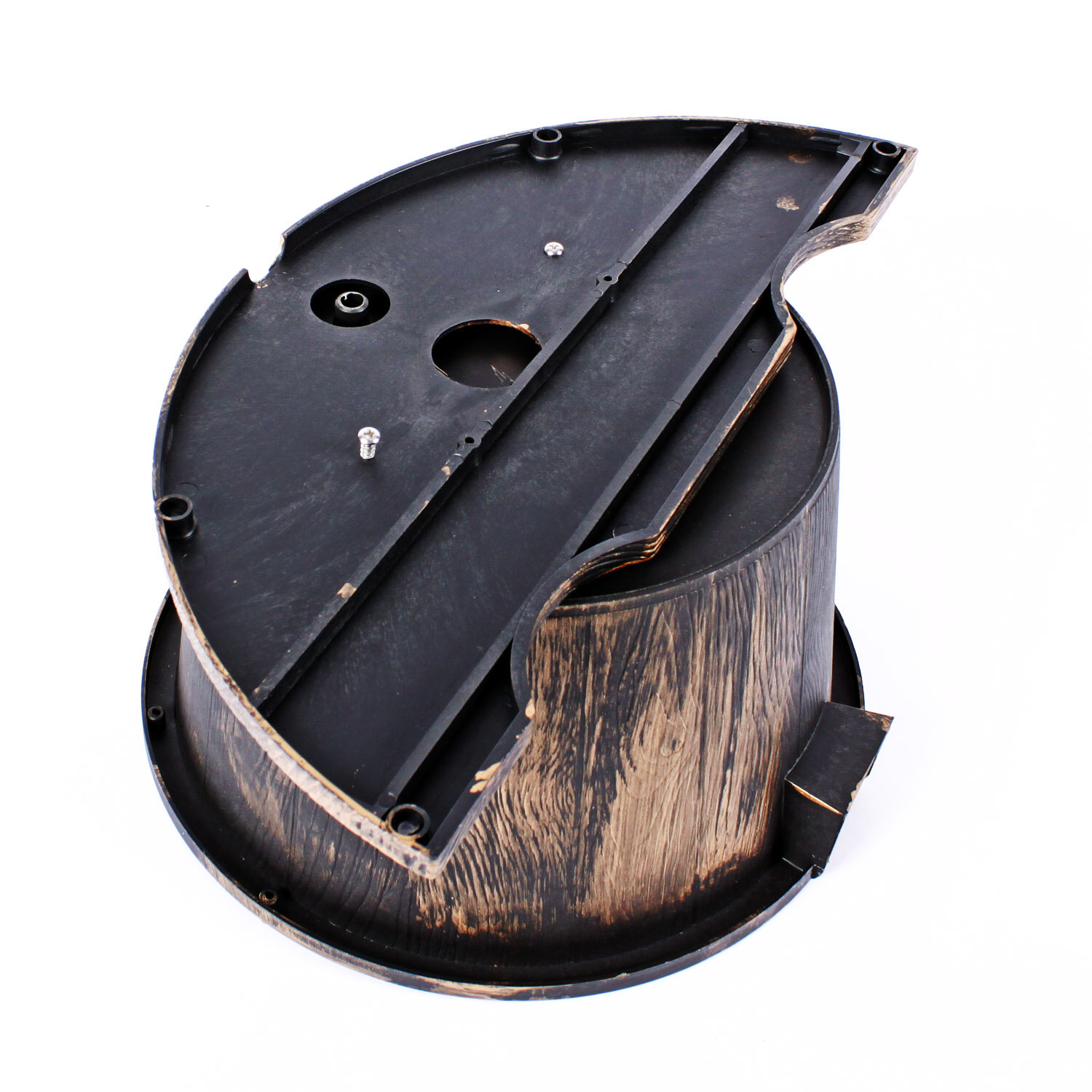

Schrauben Sie die große Abdeckung (3) an den Boden des kleinen Beckens (2). Nutzen Sie hierfür die beiden Schrauben (6.2)

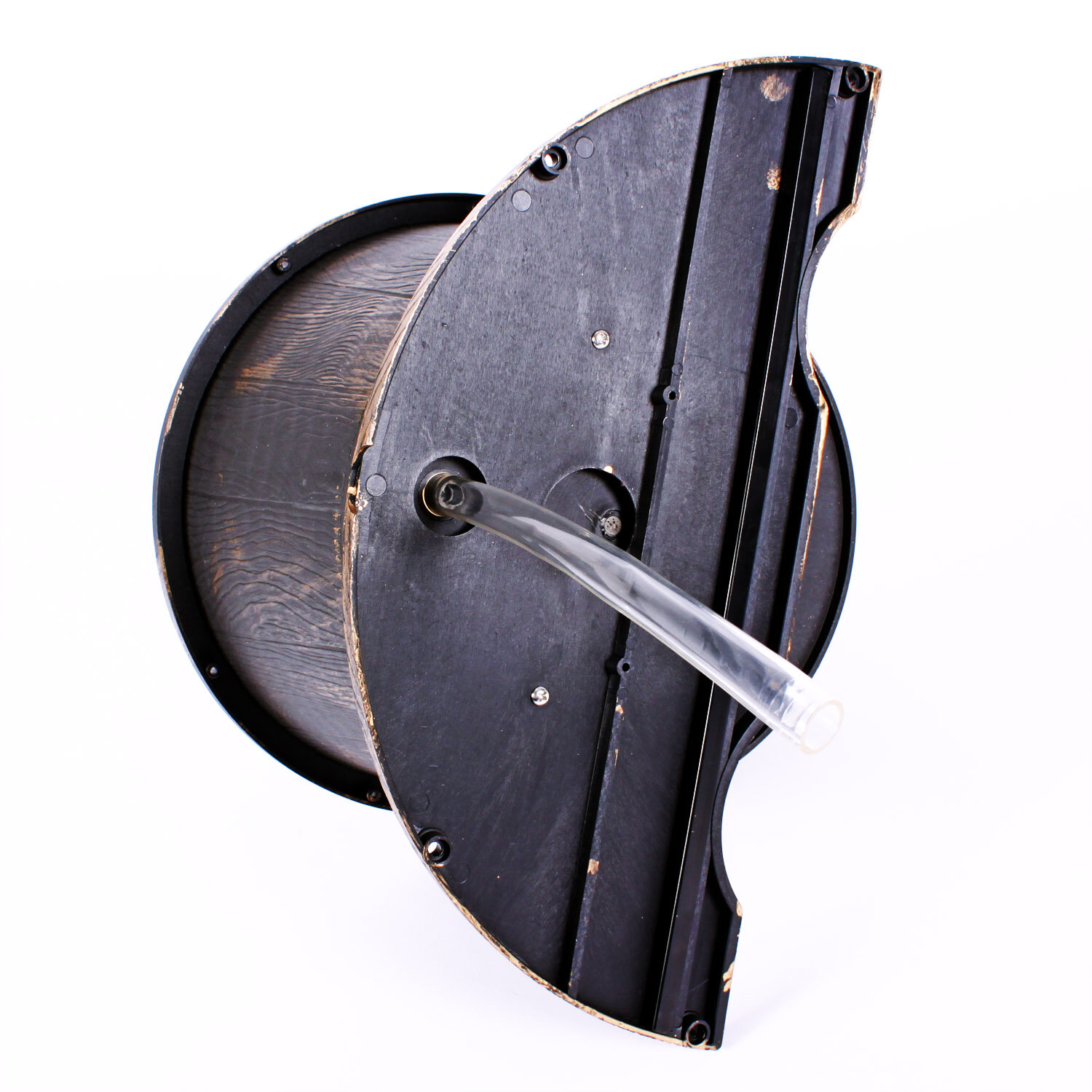

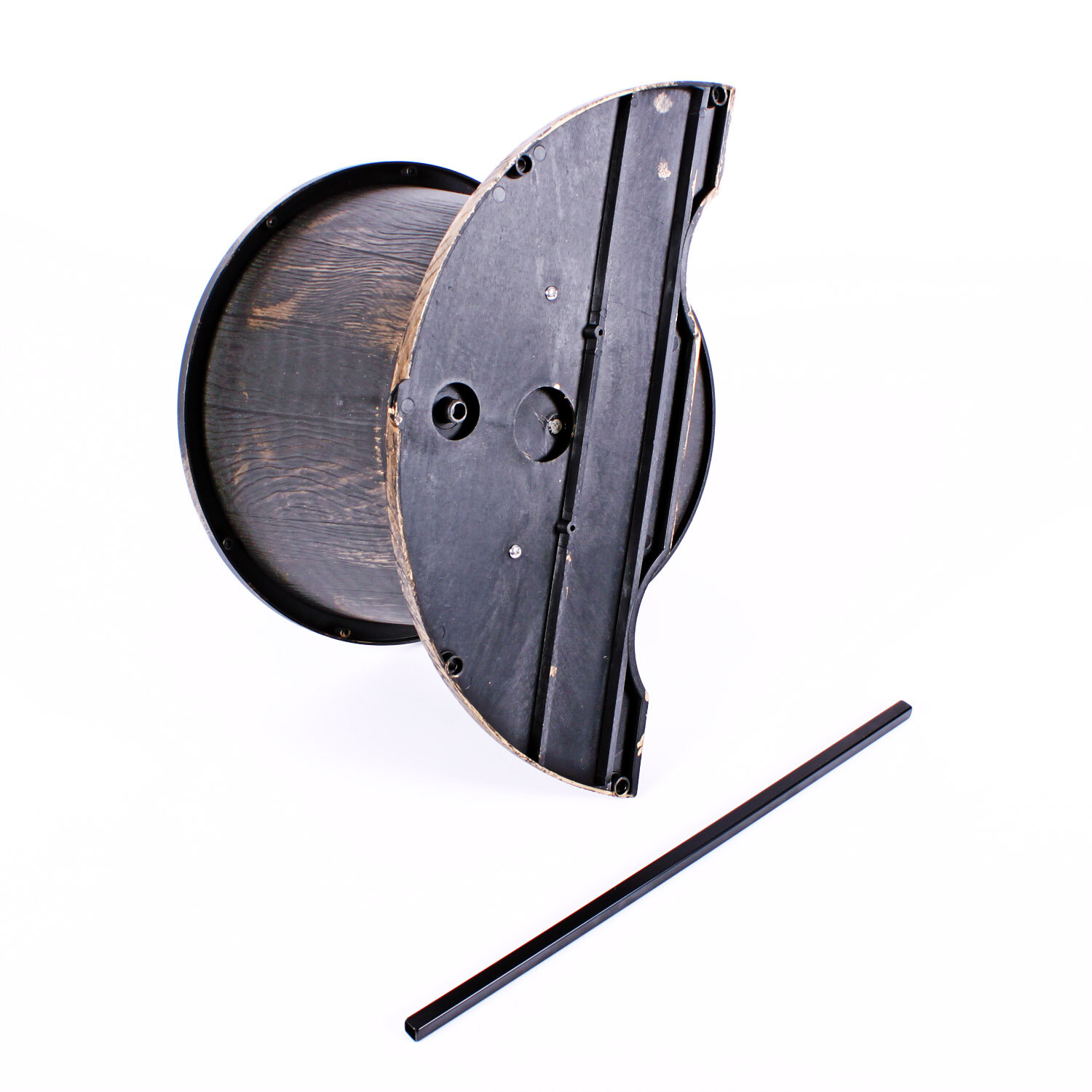

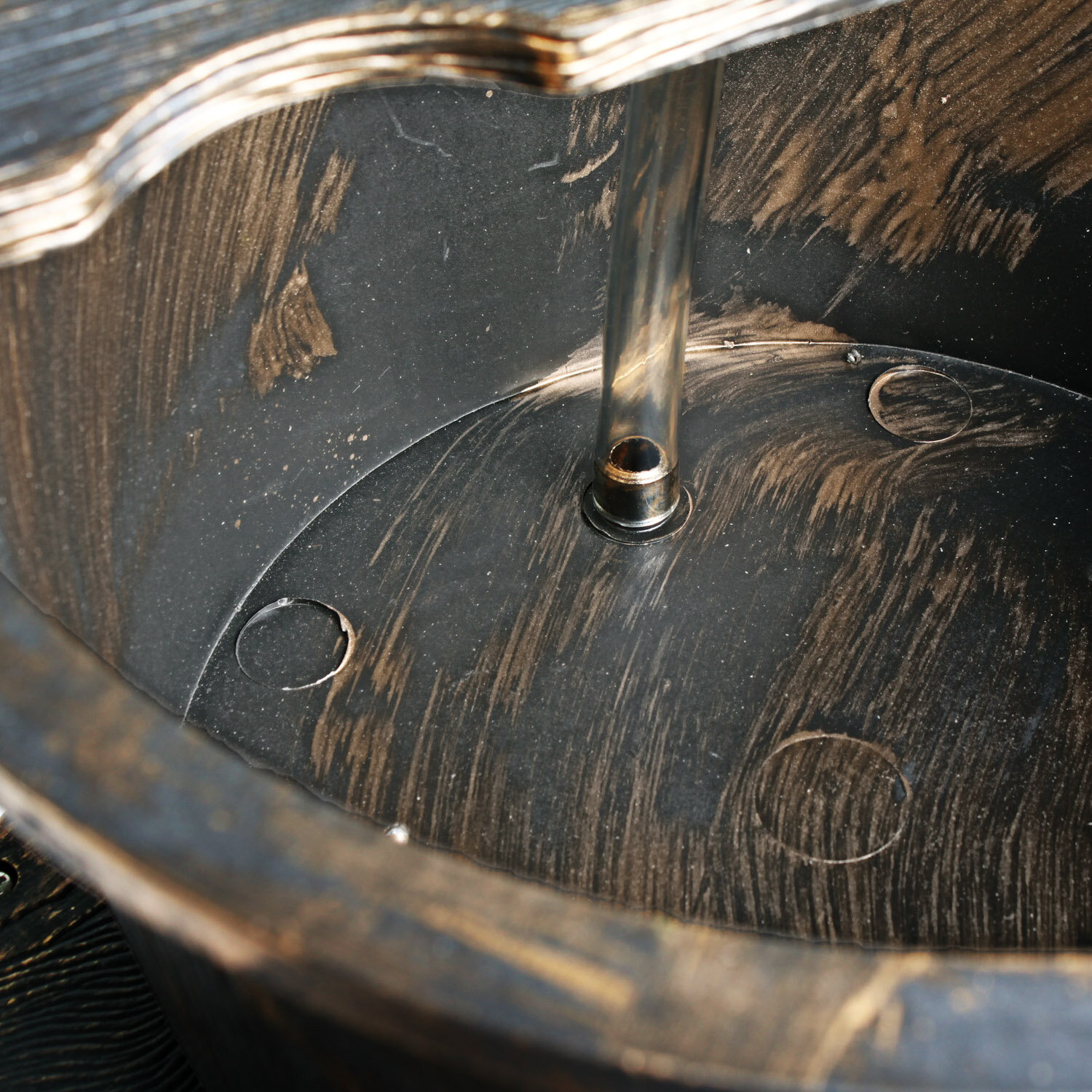

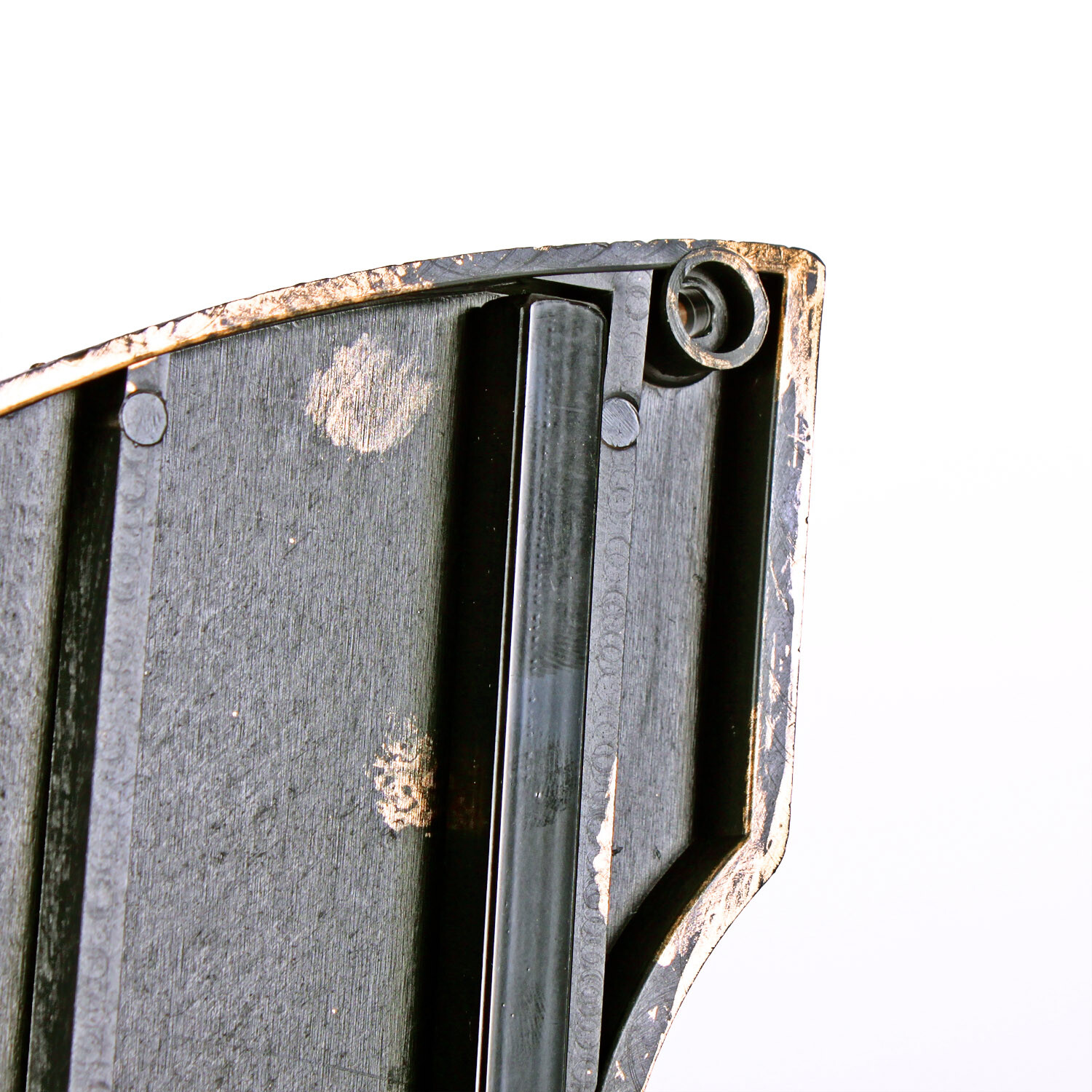

Befestigen Sie einen Schlauch (5) an dem Stutzen am Beckenboden des kleinen Beckens und legen Sie die Stabilisierungsstange (7) in die Aussparung auf der Unterseite der großen Abdeckung.

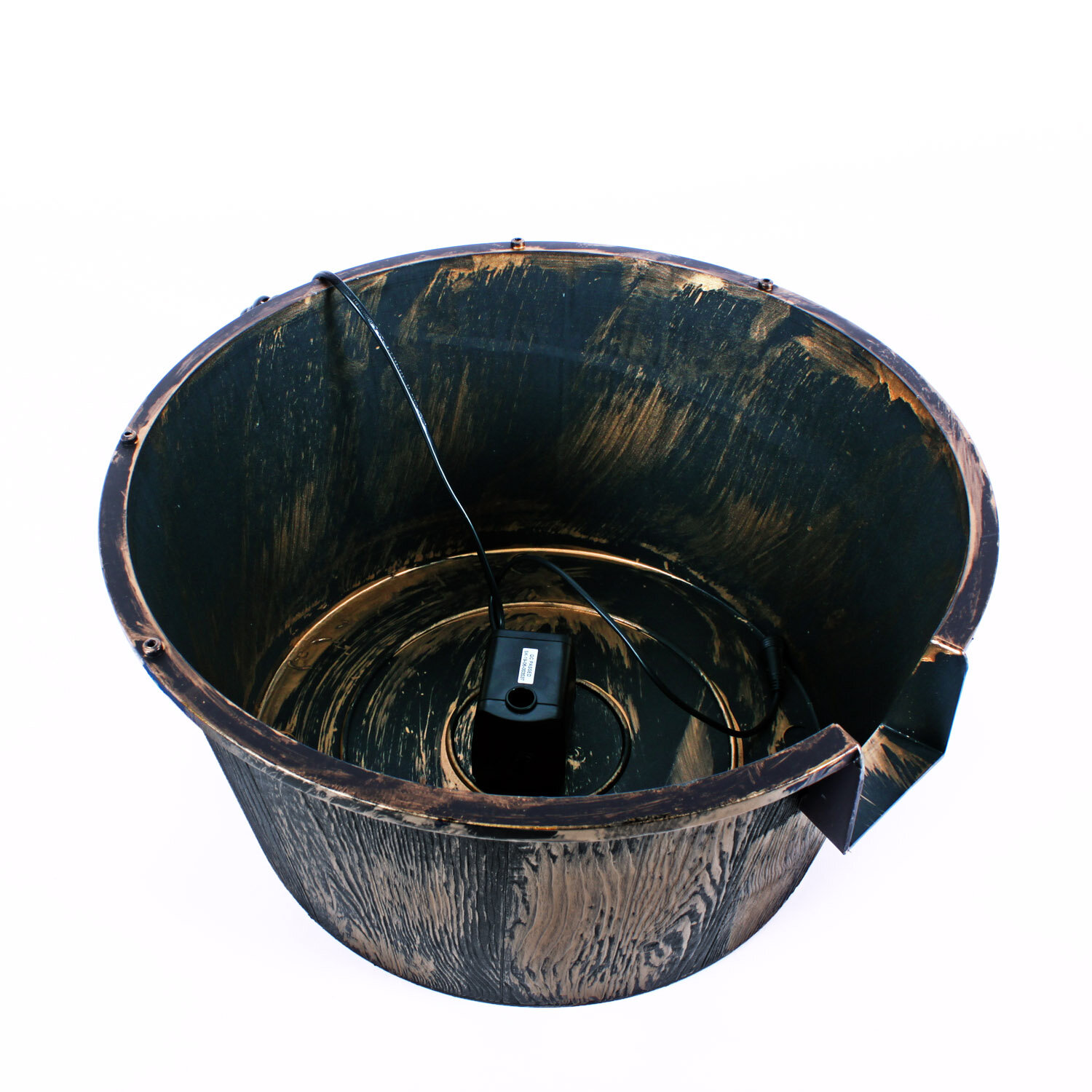

Legen Sie die Wasserpumpe (10.) in das große Becken und führen das Kabel nach hinten aus dem Becken.

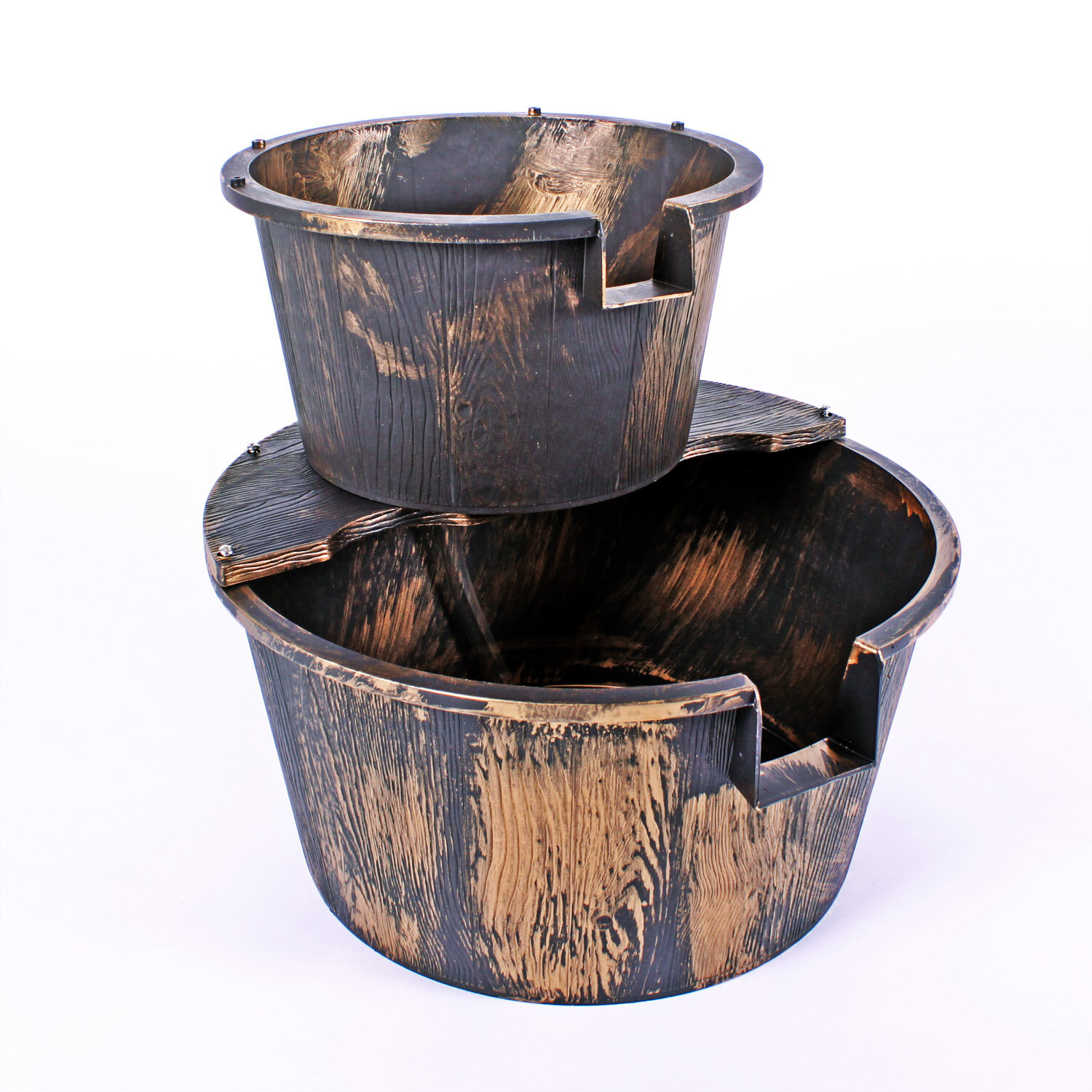

Platzieren Sie das fertig montierte Element auf dem großen Becken.

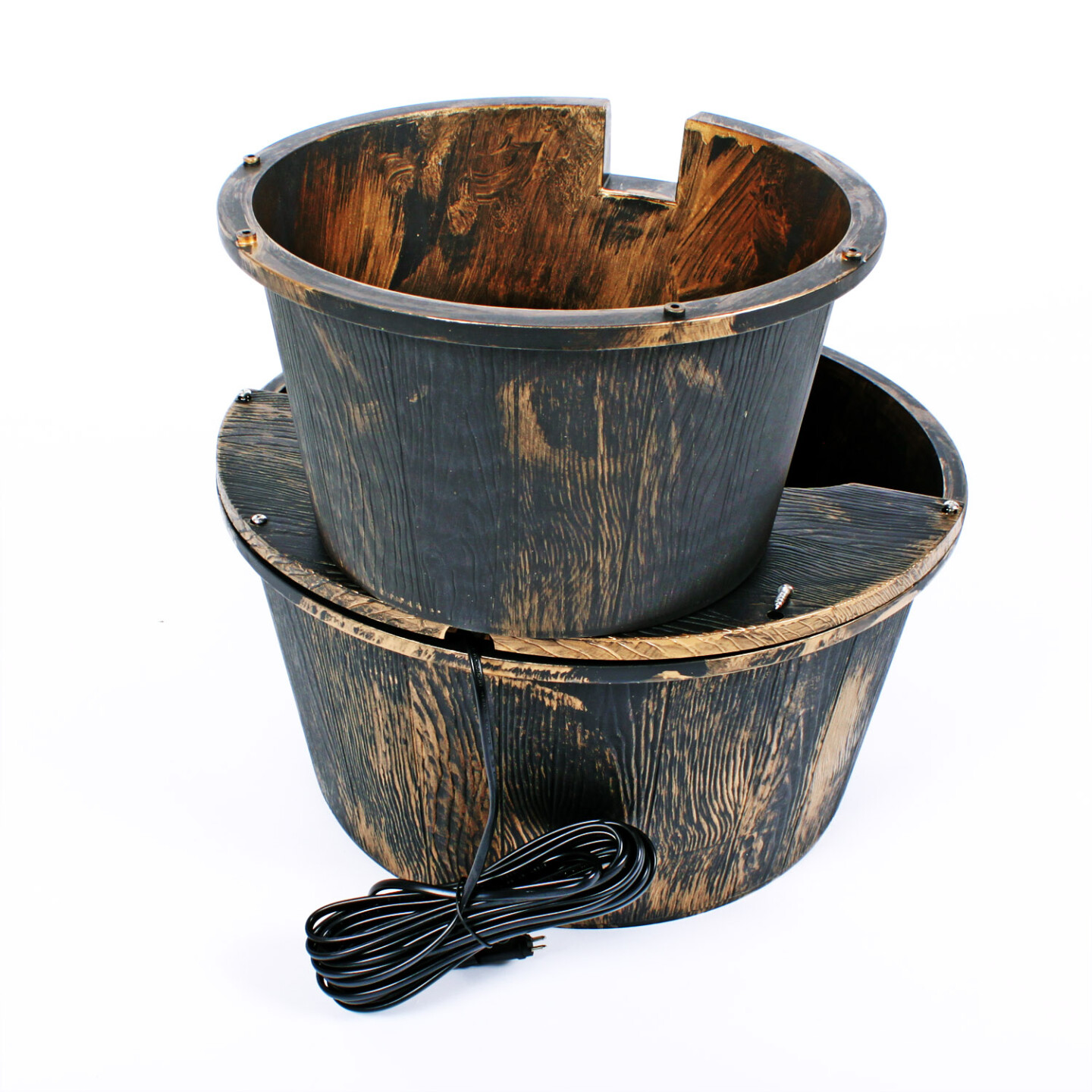

Hinweis: Im Deckel ist eine Aussparung für die Kabelführung der Pumpe. Achten Sie darauf, dass das Kabel in dieser Führung liegt und nicht gequetscht wird.

Tipp: Halten Sie dabei mit einer Hand die Stabilisierungsstange (7) fest. Diese liegt dann sicher auf dem Beckenrand des großen Beckens und verhindert im Betrieb ein Durchbiegen der Abdeckung.

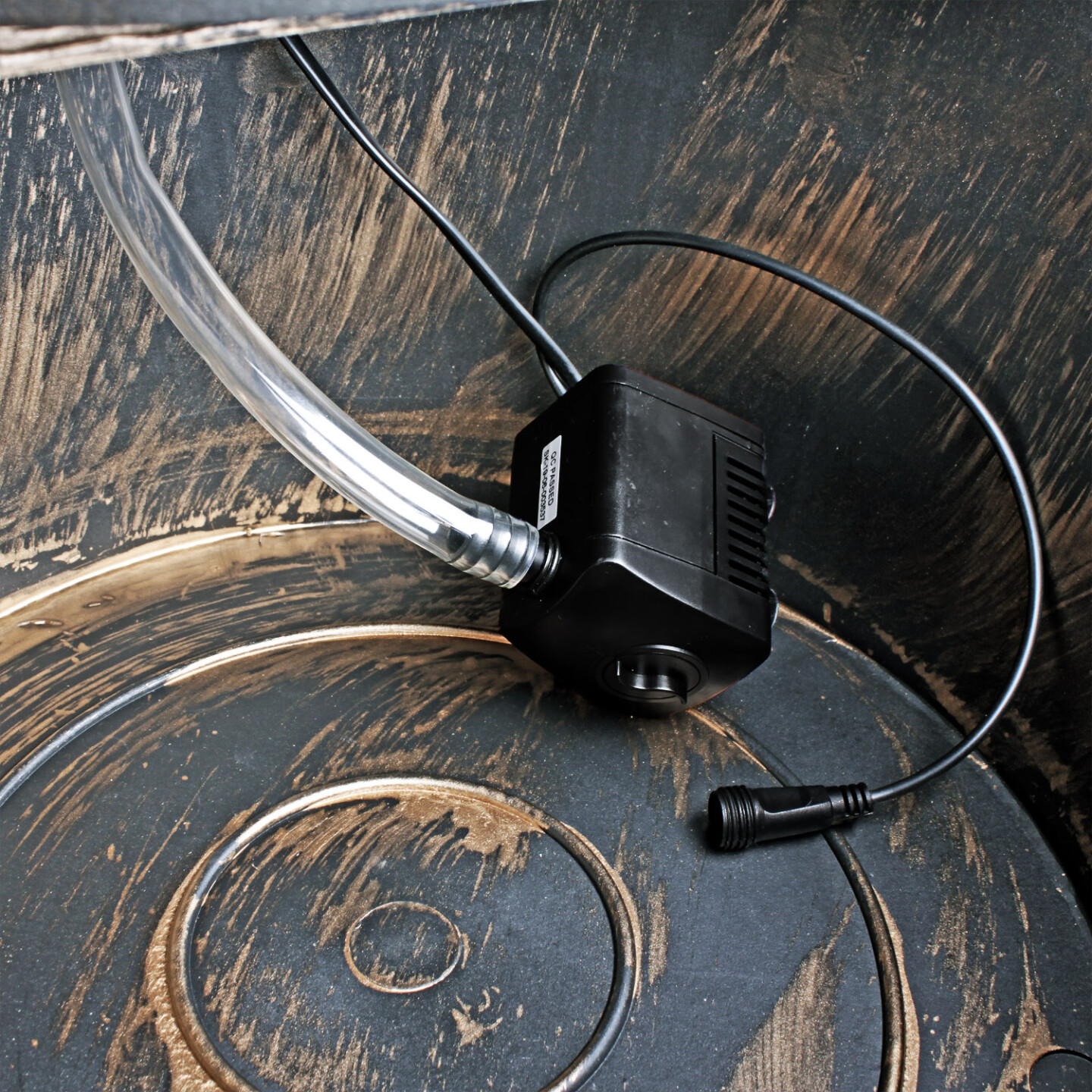

Verbinden Sie die Wasserpumpe (10) im großen Becken mit dem Schlauchende vom kleinen Becken.

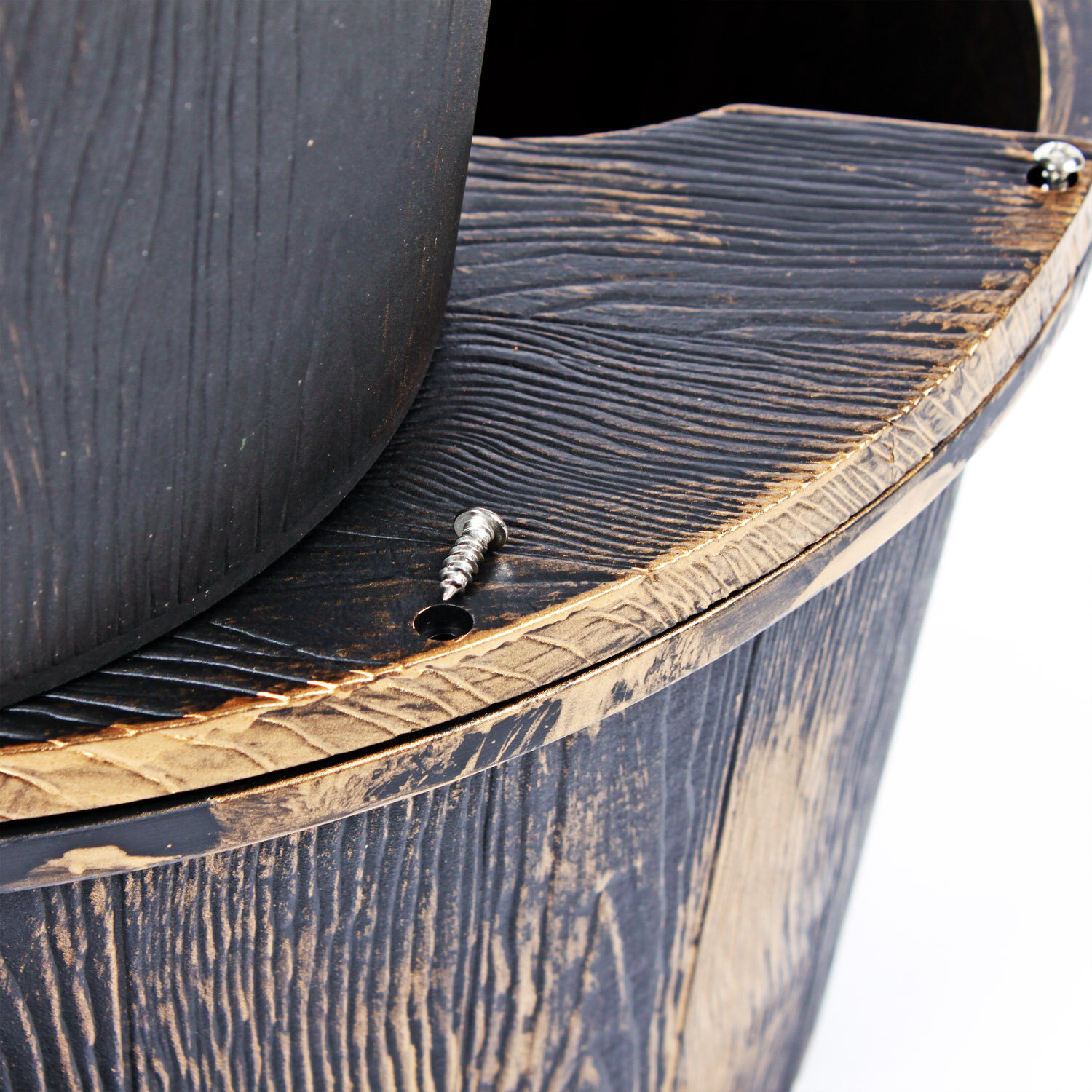

Befestigen Sie den großen Deckel (3) mit 4 Schrauben (6.1) auf dem großen Becken.

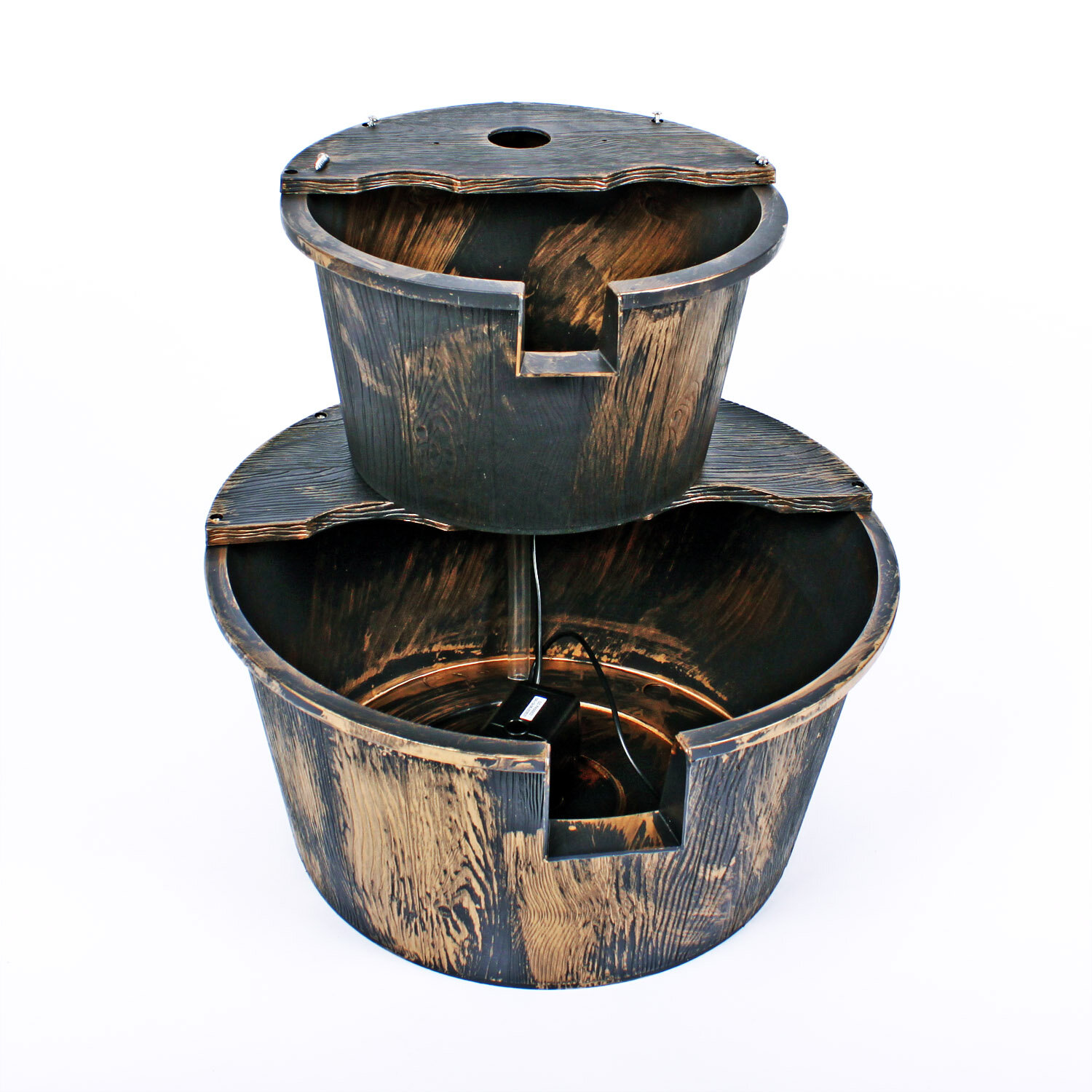

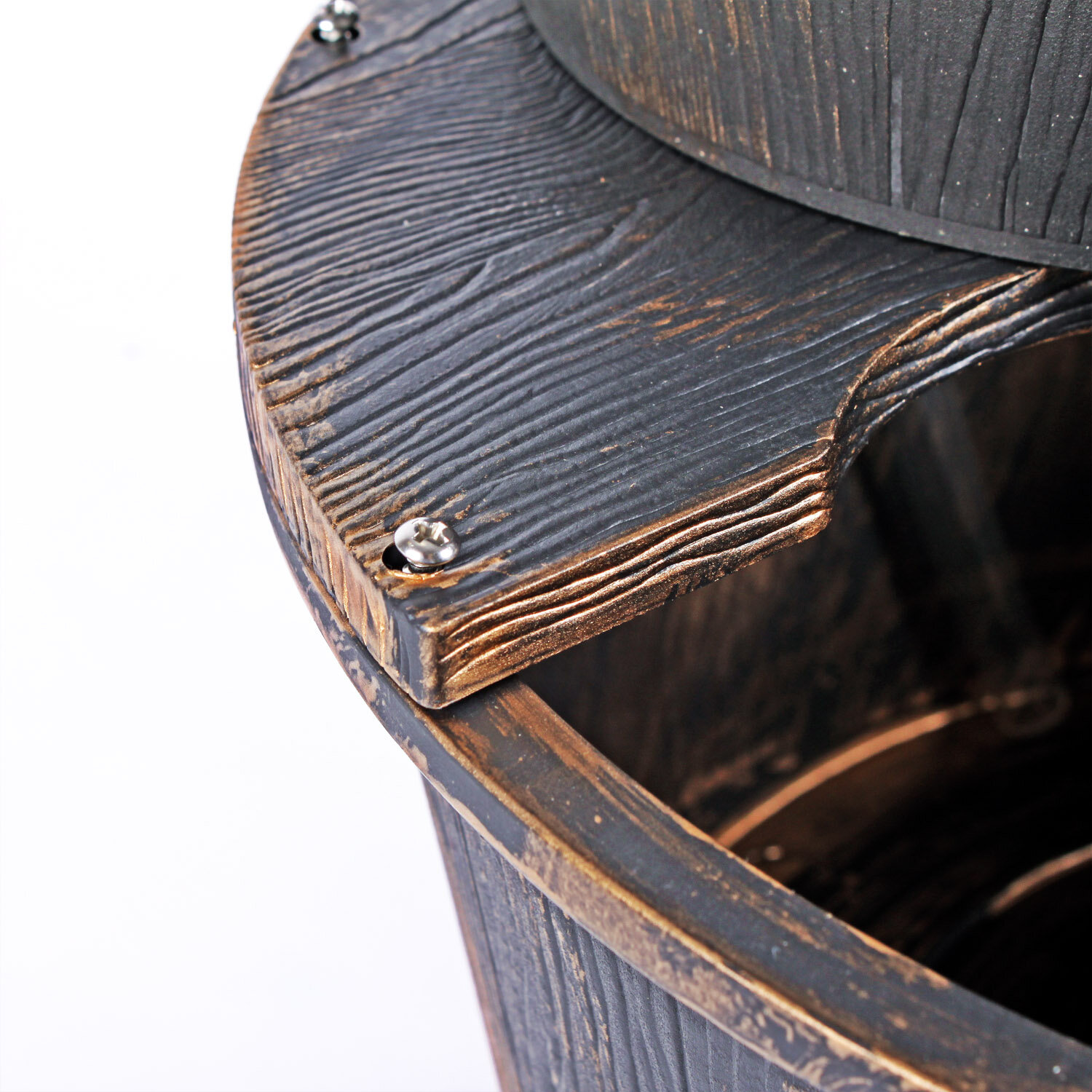

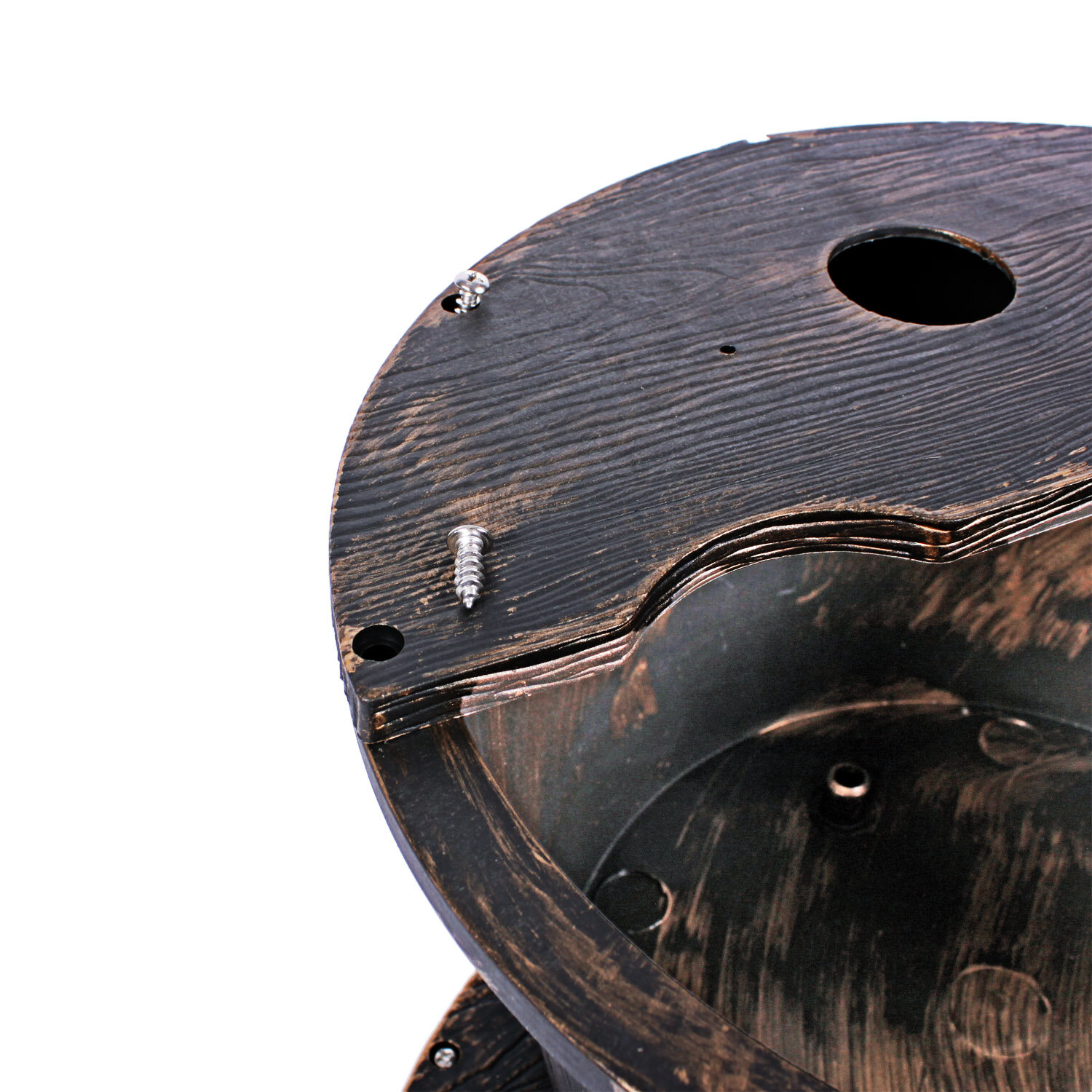

Befestigen Sie jetzt die kleine Abdeckung (4) mit 4 Schrauben (6.1) auf dem kleinen Becken.

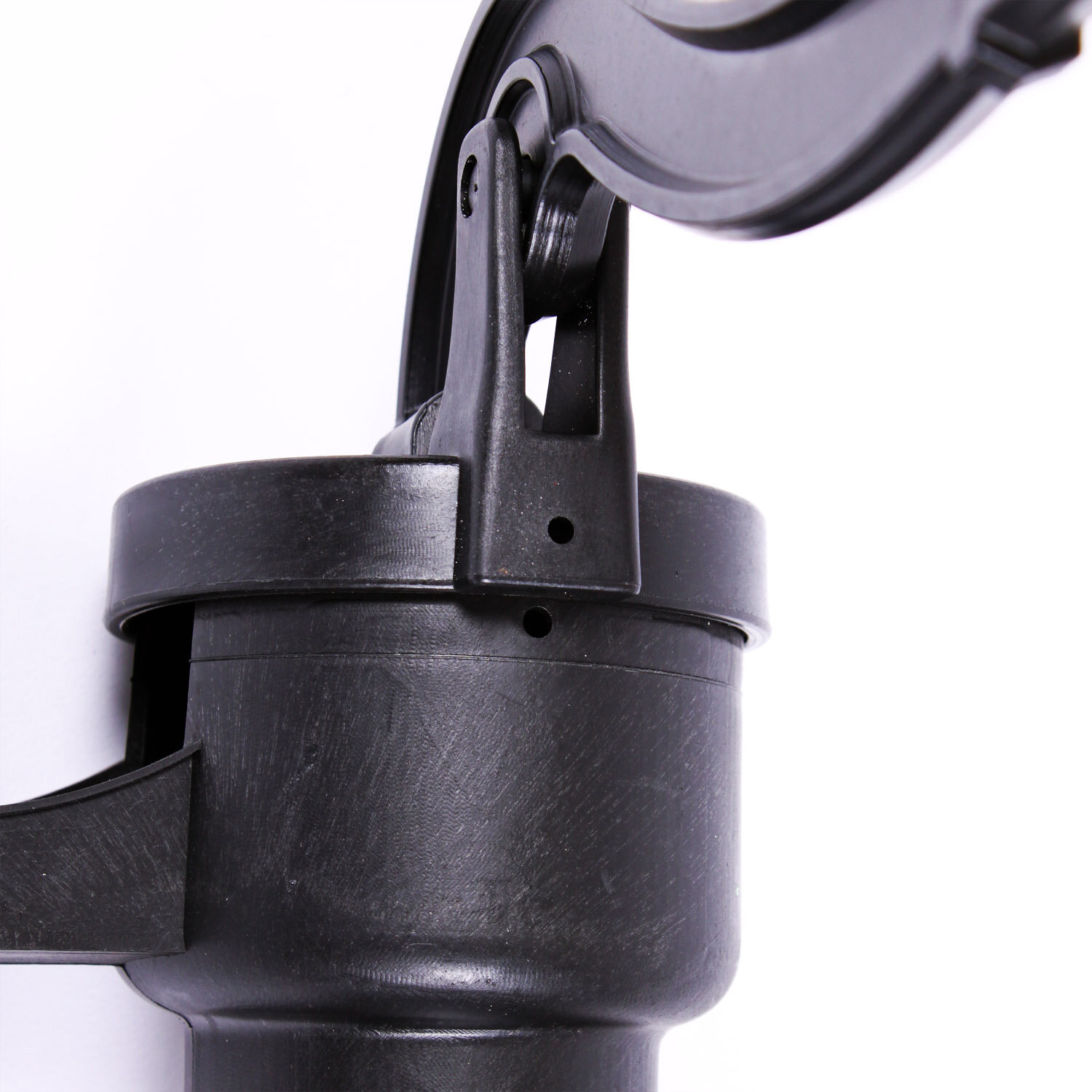

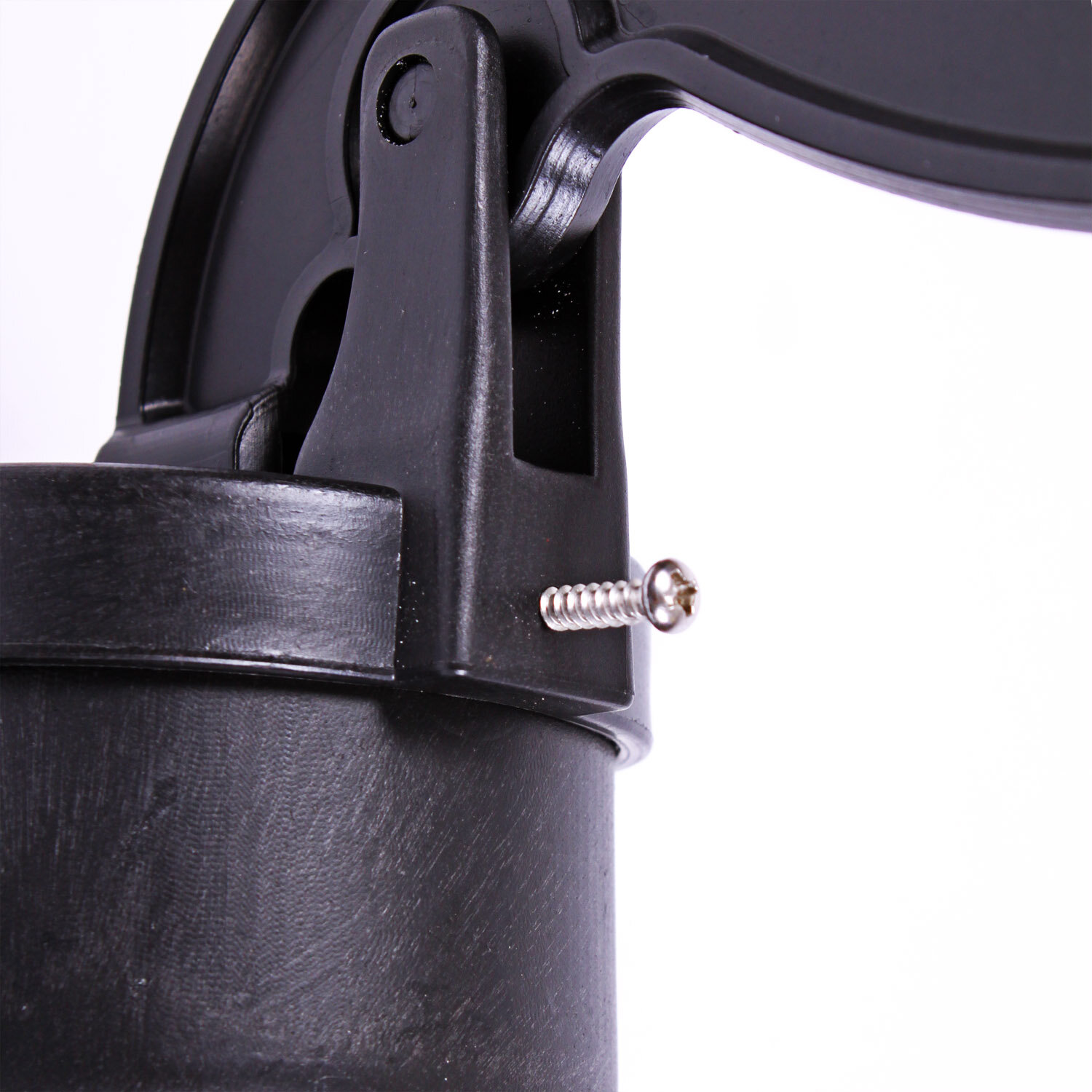

Montage Deko Pumpe: Setzen Sie den Schwengel durch leichten Druck auf die Deko Pumpe (8) und schrauben diesen mit 1x Schraube (6.3) fest.

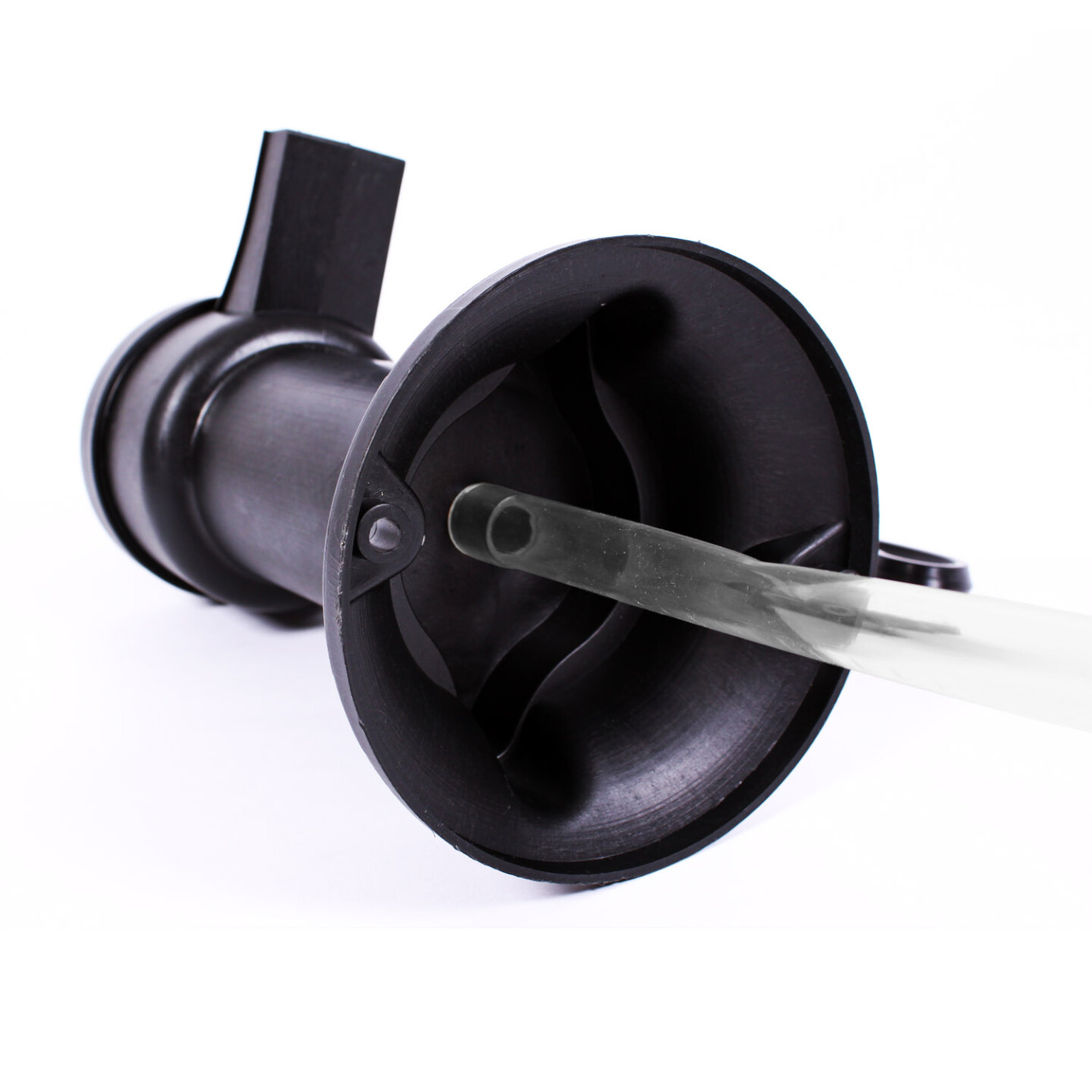

Stecken Sie den zweiten Schlauch (5) an den Stutzen auf der Unterseite der Deko Pumpe und führen den Schlauch durch die Abdeckung in das kleine Becken. Verbinden das Schlauchende mit dem Stutzen im Becken.

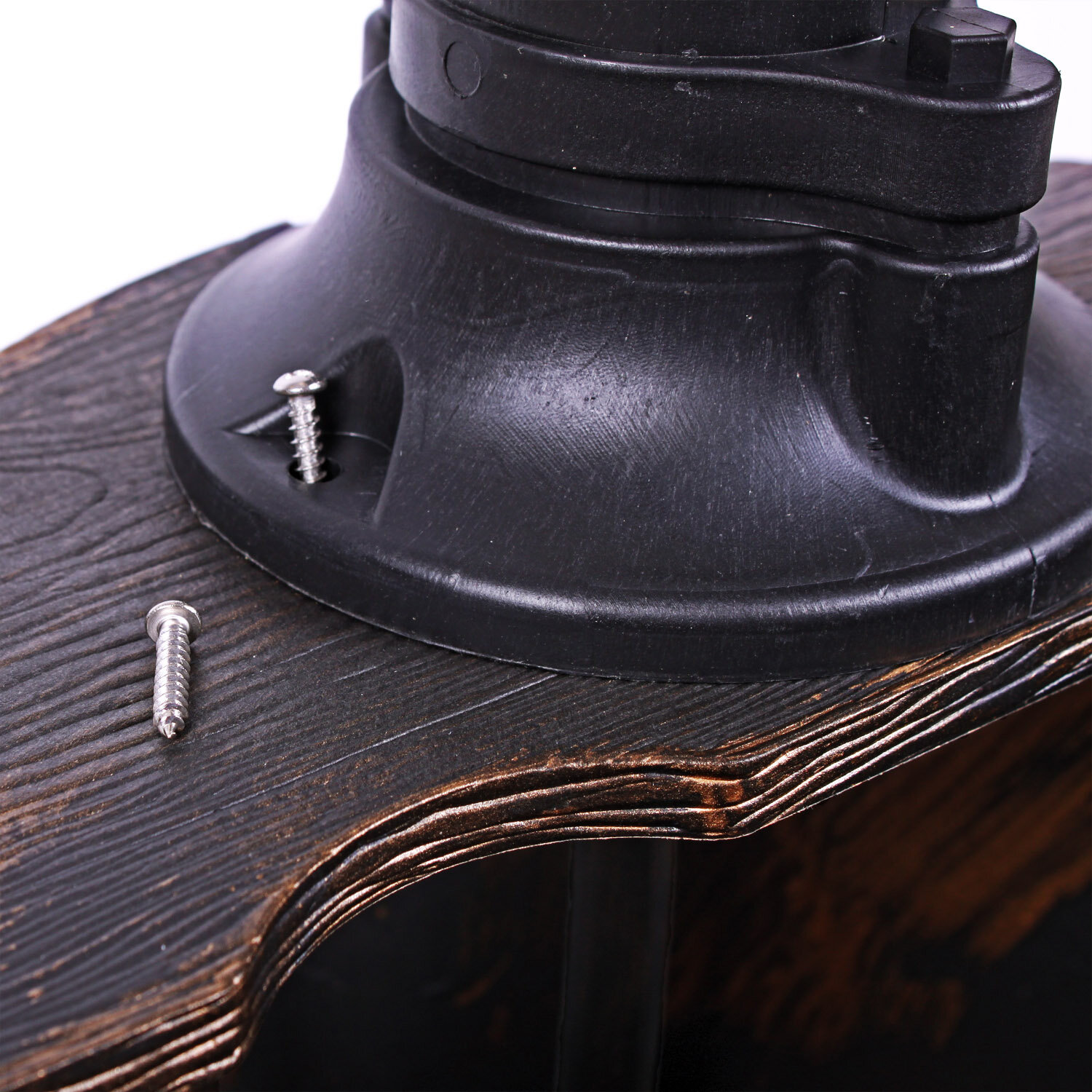

Befestigen Sie anschließend die Deko Pumpe mit 2x Schraube (6.3) am Deckel.
Hinweis: Die LED Beleuchtung ist optional. Sie können diese innerhalb des Beckens oder auch außerhalb zur Beleuchtung des Brunnens anschließen. Sie können die Pumpe jedoch auch problemlos ohne LED Beleuchtung betreiben.

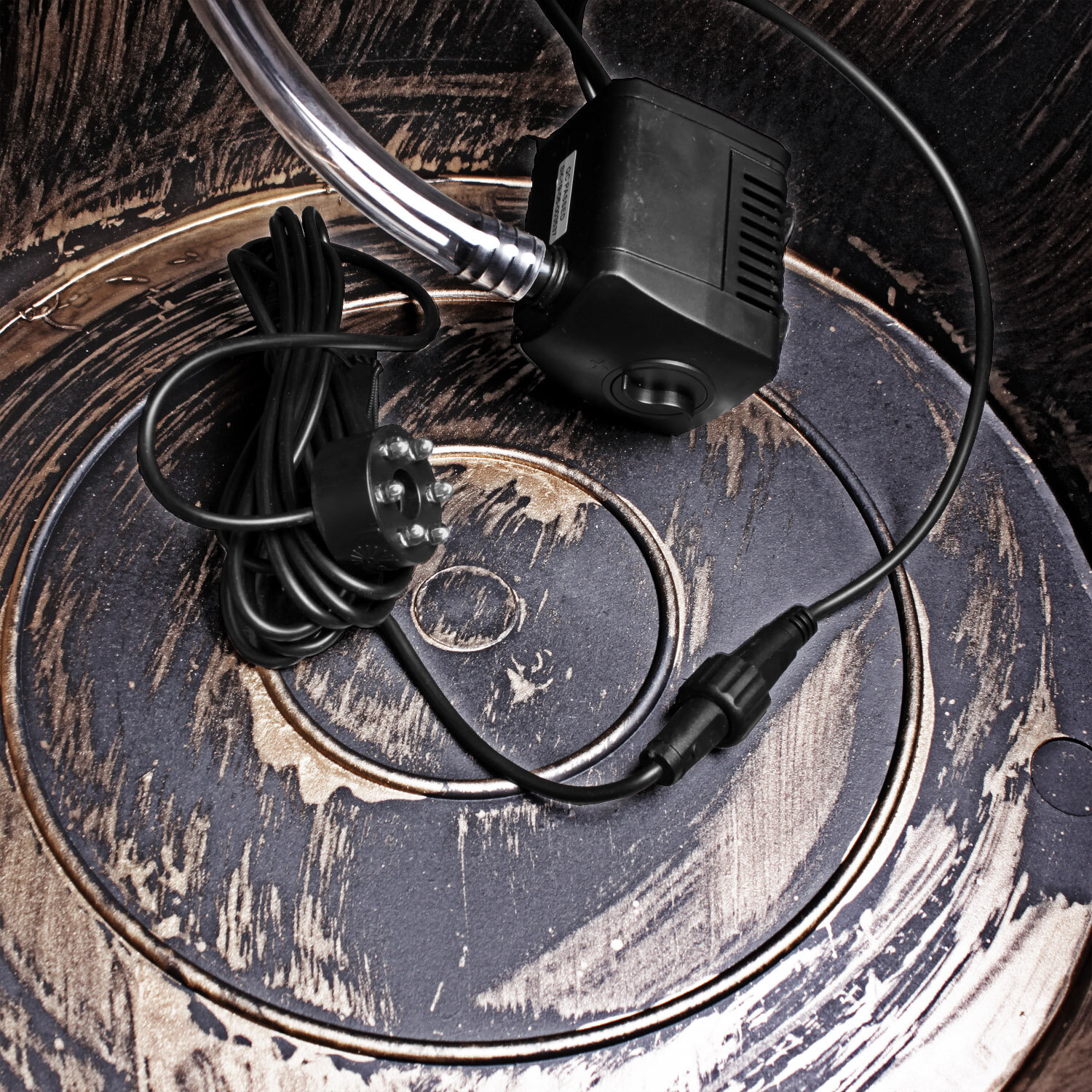

Die LED Ring Beleuchtung wird an das offene Kabelende der Wasserpumpe gesteckt und mit der Überwurfmutter gesichert.

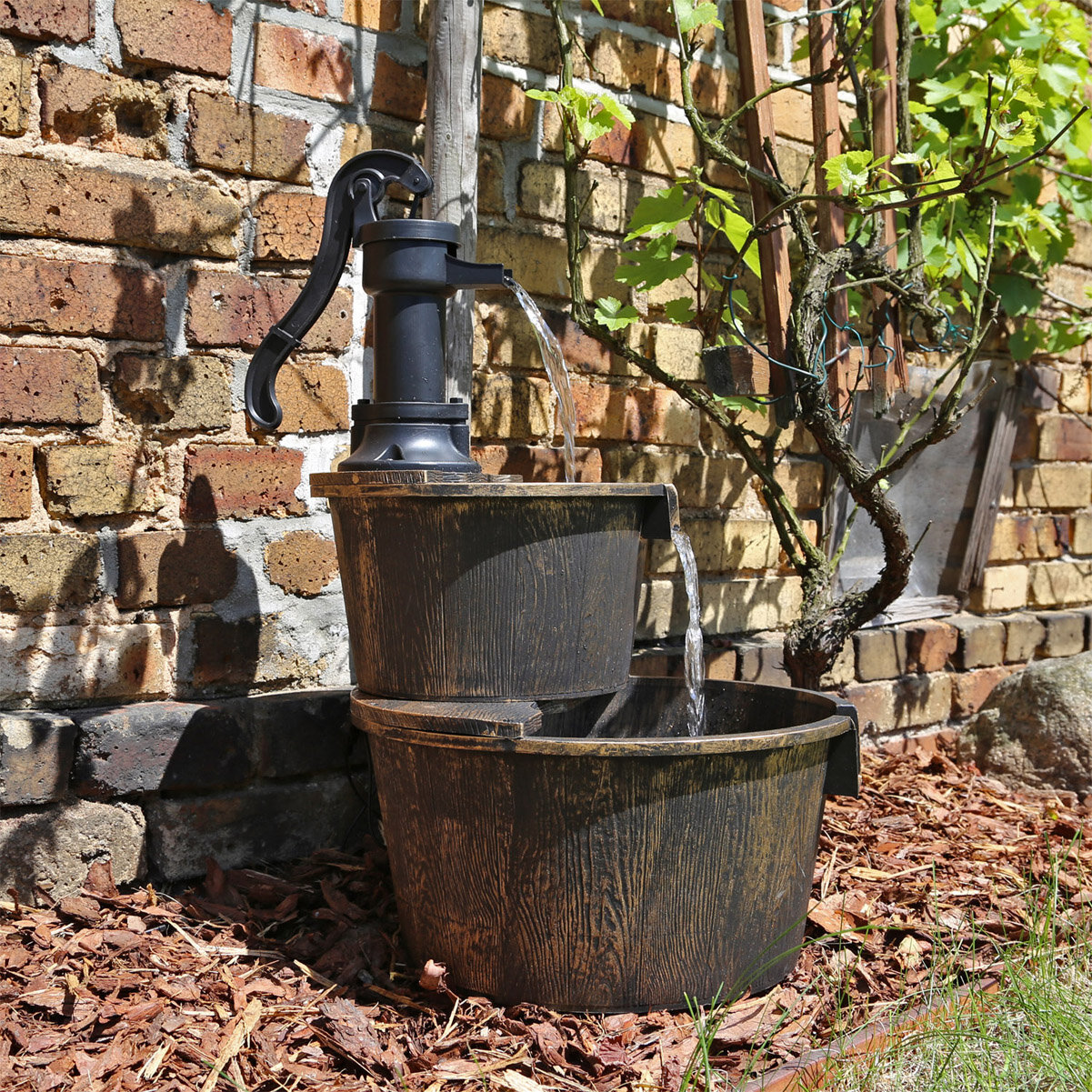

Der Brunnen DSB1 ist jetzt fertig aufgebaut. Für den Betrieb füllen Sie das obere Becken komplett mit Wasser und das untere Becken bis ca. 1cm unter den Rand des Auslaufs. Danach verbinden Sie den Netz Trafo mit dem Anschlusskabel der Pumpe und stecken diesen dann in eine Steckdose.

Design Springbrunnen DSB1
Sollte Ihnen der Beitrag gefallen haben oder noch Fragen offen sein, hinterlassen Sie uns bitte unten eine Nachricht über die Kommentarfunktion.
