Edelstahl Säulenbrunnen

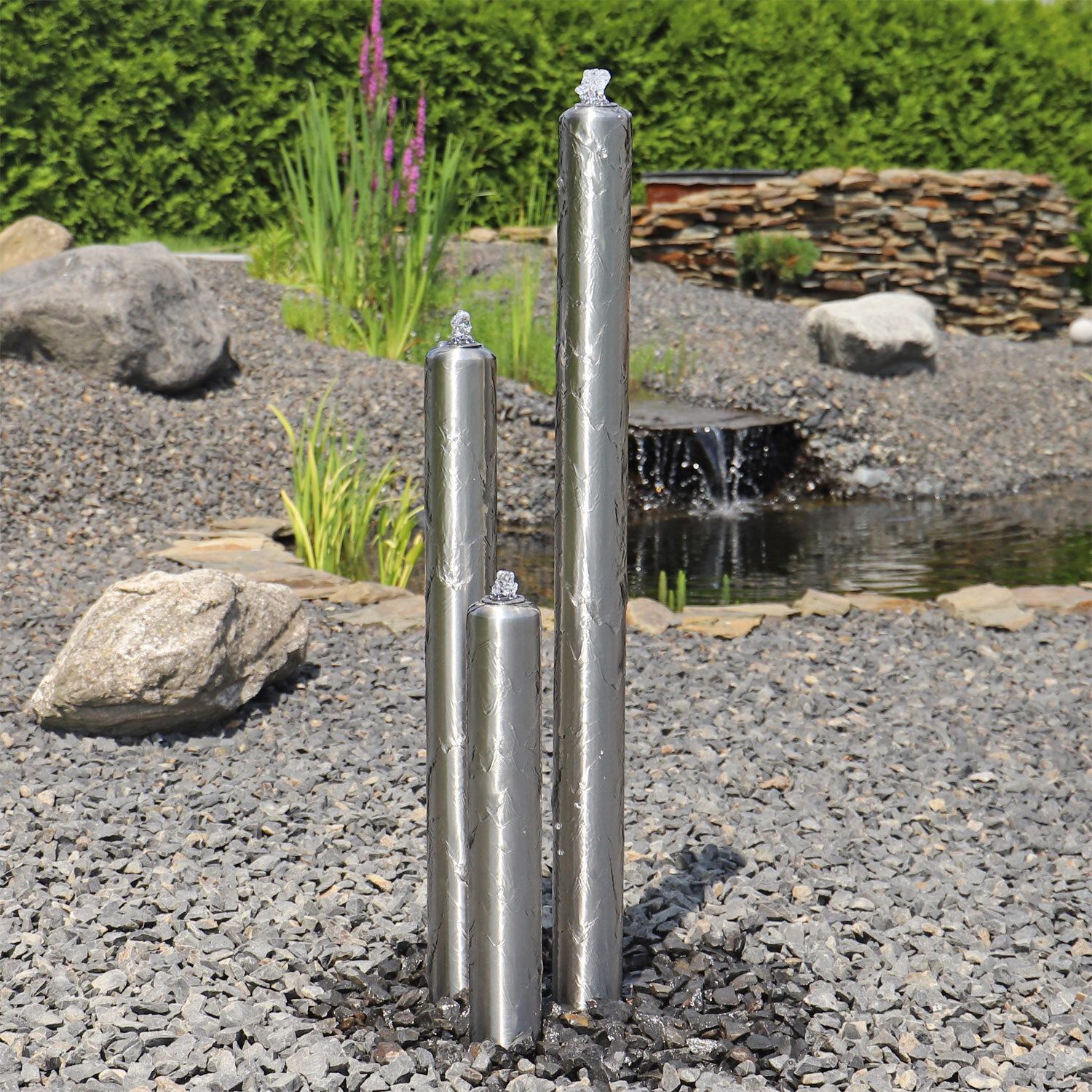

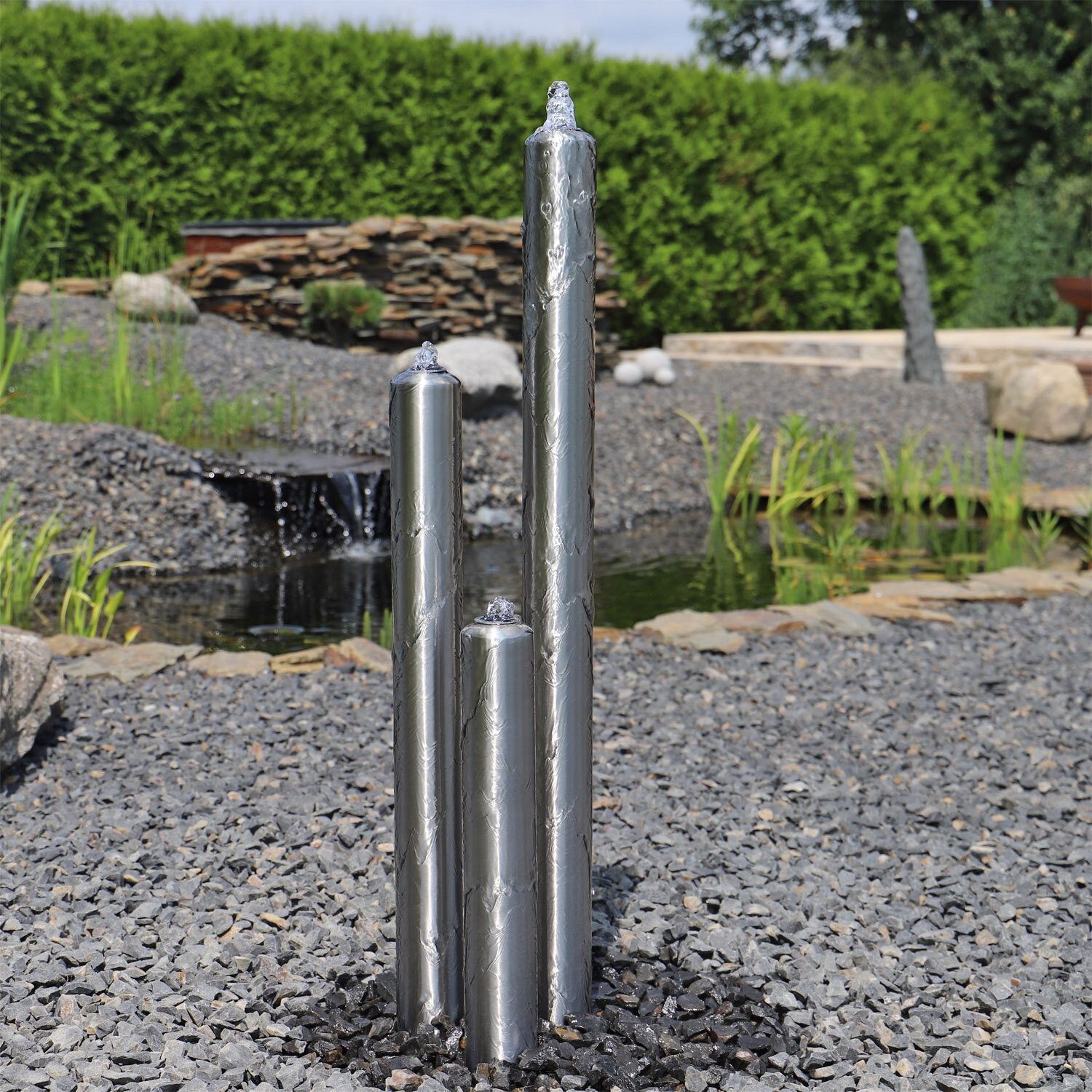

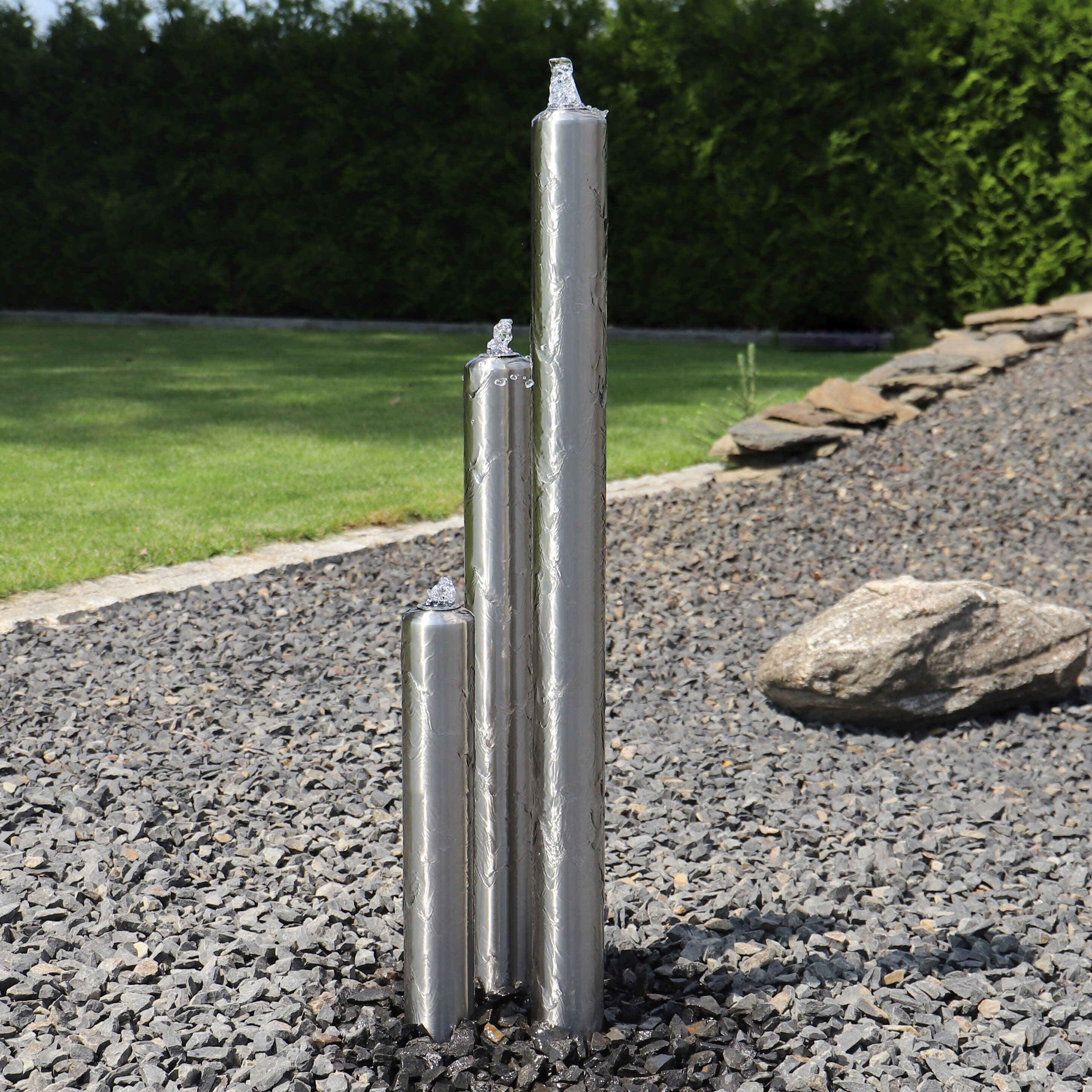

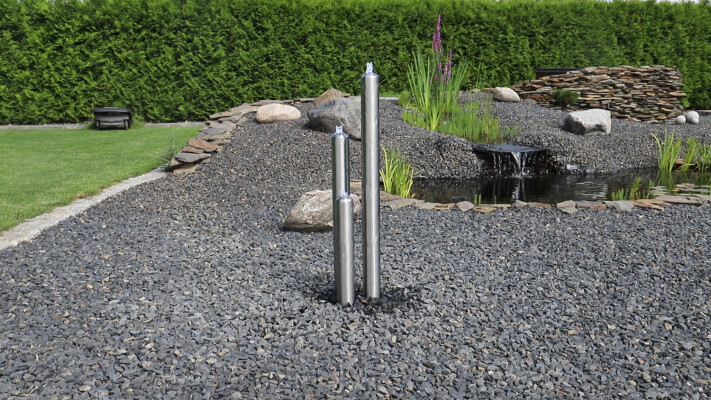

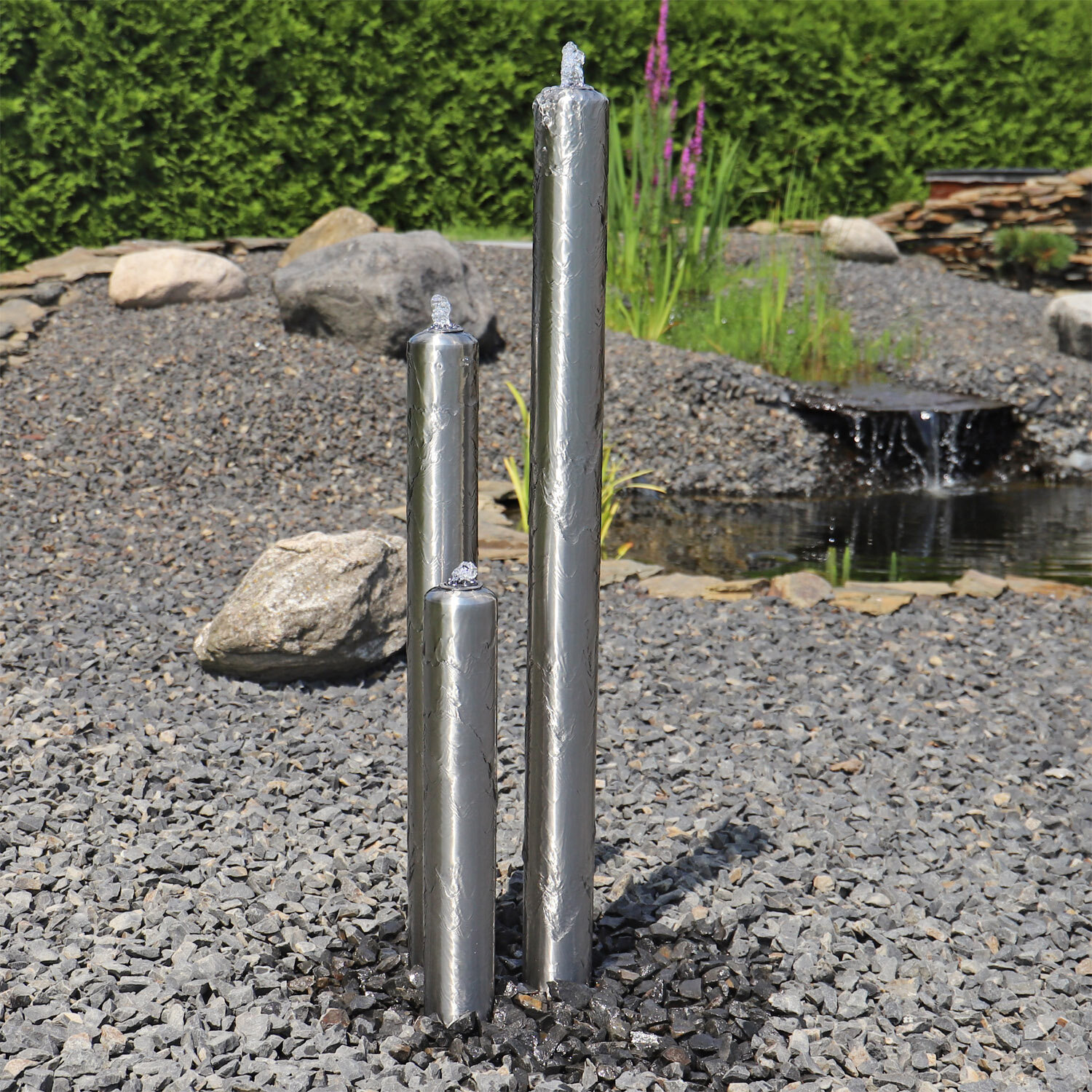

Wenn Sie einen modernen Edelstahlbrunnen für Ihren Garten suchen, dann ist der Edelstahl Säulenbrunnen ESB1 genau das richtige für Sie. Das Modell ESB1 verfügt über 3 Edelstahlsäulen mit einer Höhe von jeweils 100cm, 75cm und 50cm. Alle drei Säulen sind auf einer Edelstahlplatte verschweißt und fest miteinander verbunden. Dadurch ist ein sicherer Stand gewährleistet. Zudem verfügt jede Säule am Wasseraustritt über eine eigene LED Beleuchtung, somit ist der Edelstahl Säulenbrunnen am Tag wie auch in den Abendstunden ein kleines Highlight in Ihrem Garten.

Verwendung – Edelstahl Säulenbrunnen

Perfekt für Ihren Garten, der Edelstahl Säulenbrunnen ist für die Verwendung im Außenbereich vorgesehen. Die Lieferung erfolgt als komplettes Set mit 90 Liter Wasserbecken, GFK Abdeckung, angepasster Tauchpumpe, LED Beleuchtung und Springbrunnenschlauch. Das Becken muss dabei ebenerdig eingegraben oder z.B. in die Terrasse eingelassen werden. Die Pumpe fördert das Wasser aus dem Becken dann im Kreislauf, so dass für den Edelstahl Säulenbrunnen kein eigener Wasseranschluss benötigt wird.

Aufbau Edelstahl Säulenbrunnen

Als Erstes muss das Wasserbecken in den Boden eingebaut werden. Wie genau das funktioniert, erklären wir in dem Beitrag „Springbrunnenbecken richtig einbauen“.
Das folgende Video erklärt alle Schritte zum Aufbau. Unten im Beitrag sind die einzelnen Schritte noch einmal mit passenden Fotos aufgeführt.

Fotoanleitung zum Aufbau des Säulenbrunnens

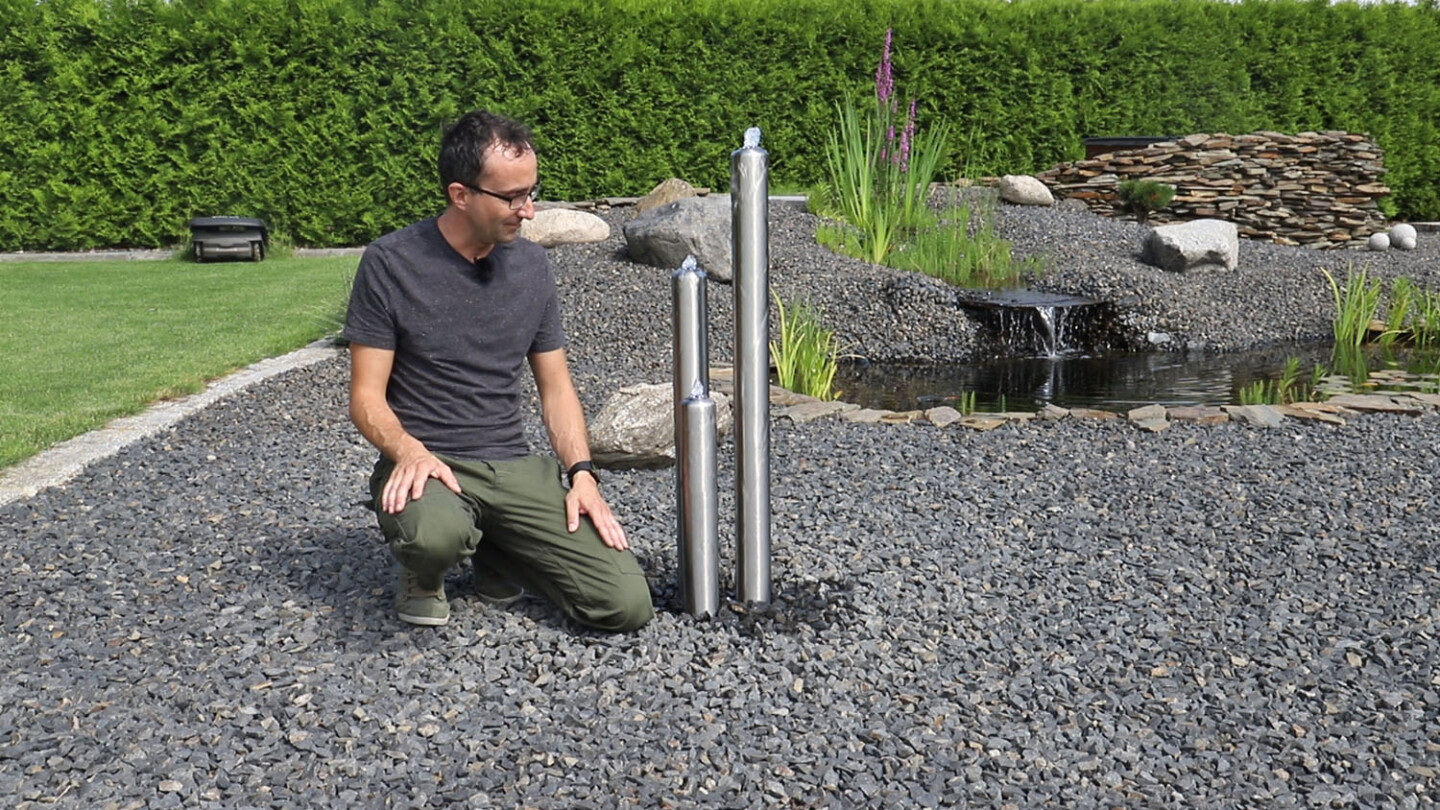

Nachdem das Wasserbecken eingebaut und die Abdeckung auf dem Becken platziert wurde, kann das Säulenelement auf dem Becken aufgestellt werden. Anschließend müssen die Gummiringe für die Edelstahladapter gekürzt werden.

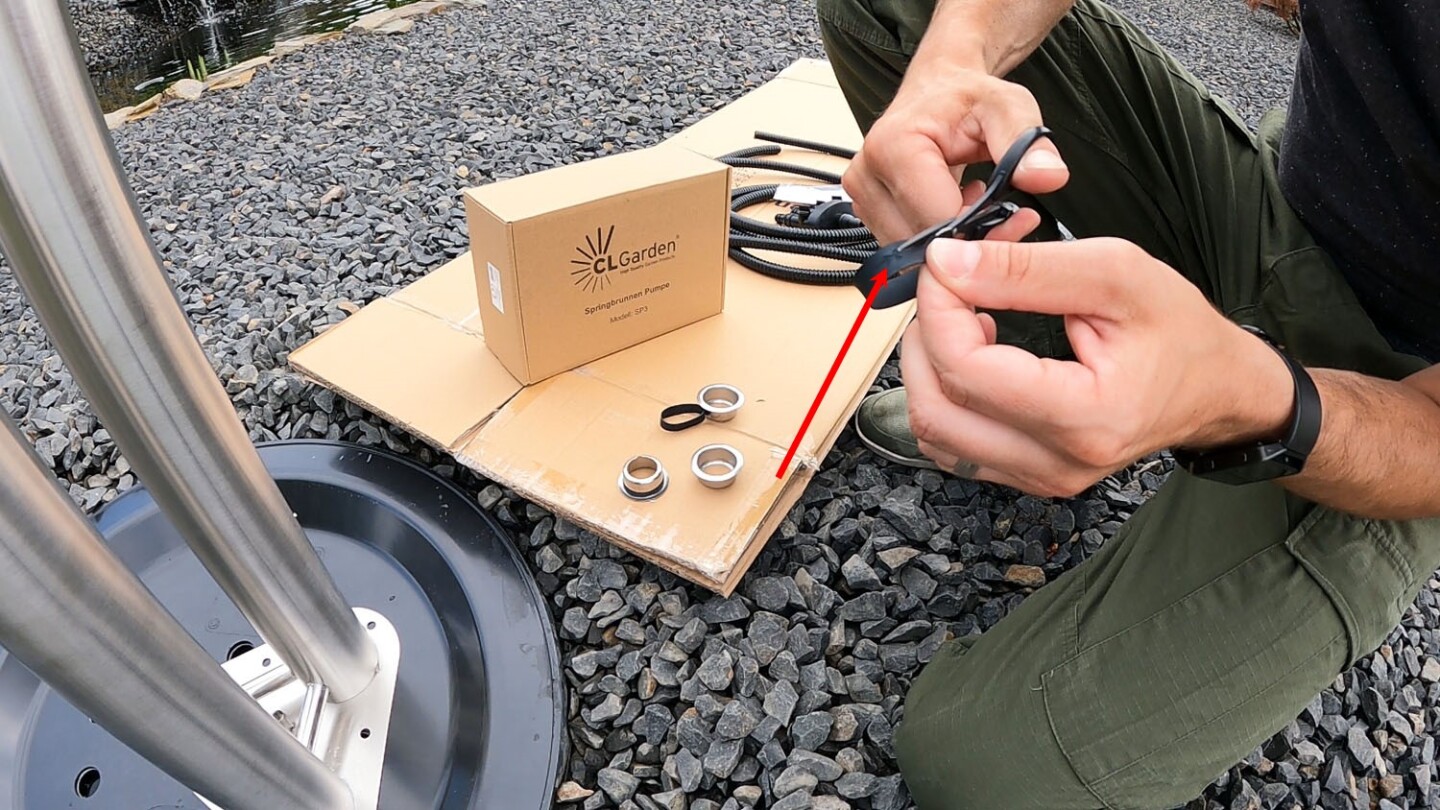

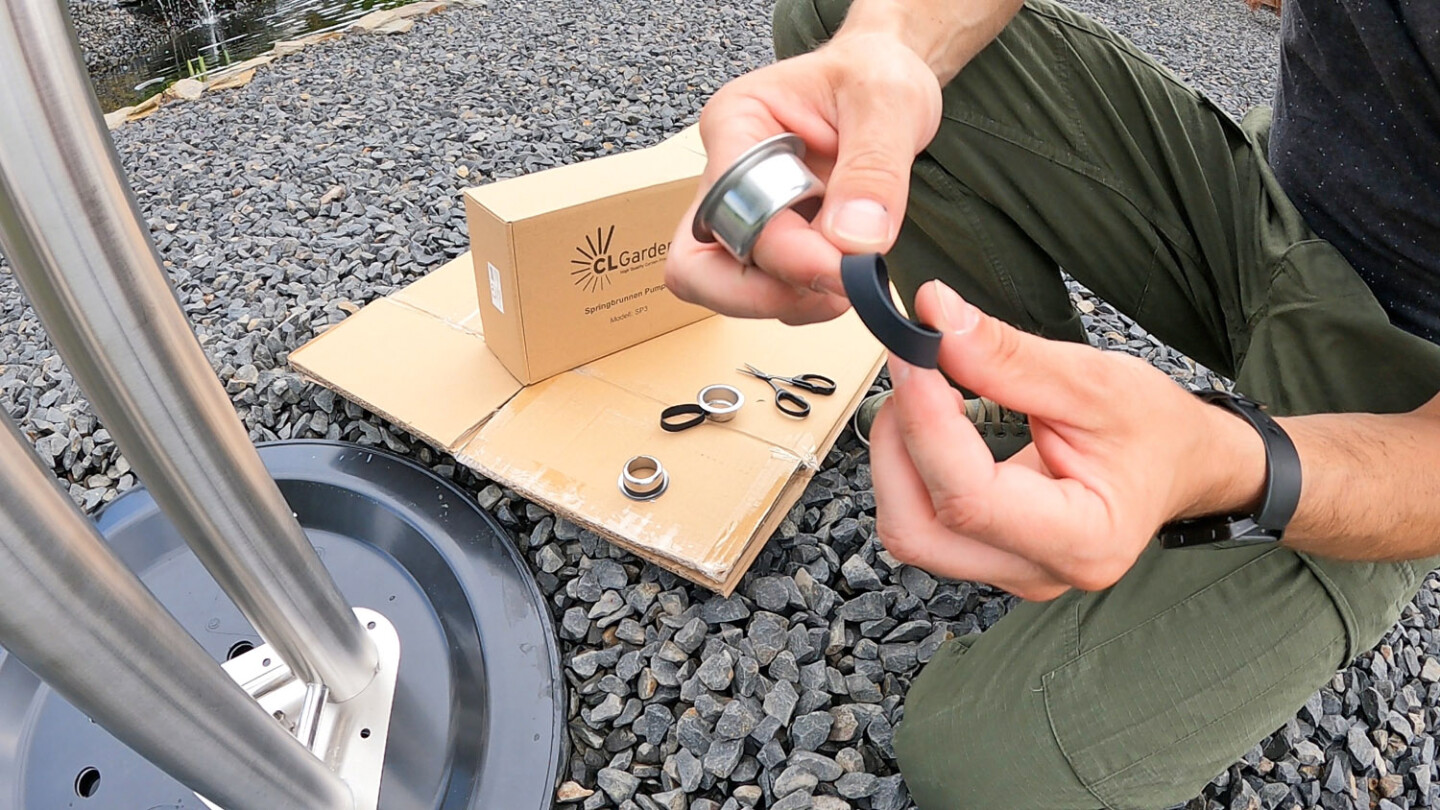

Die Gummiringe verfügen über eine eingepresste Linie die mit einer Schere gekennzeichnet ist. An dieser Linie kann der Ring nun z.B. mit einer Schere eingekürzt werden. Achtung: die Ringe sind konisch gefertigt. Es wird das untere dünne (schmale) Ende des Gummirings benötigt. Dies darf nicht durchtrennt werden.

Nun kann der gekürzte Gummiring auf den Edelstahladapter aufgeschoben werden. Das dünne Ende des Rings befindet sich auf der Unterseite des Adapters. Dann kann der Edelstahladapter in die Säule eingesetzt werden. Durch eine Dreh-Druck-Bewegung fixieren Sie den Adapter in der Säule. Tipp: Alternativ kann der Edelstahladapter auch mit Silikon oder 2-Komponenten-Kleber direkt in die Säulen eingeklebt werden. Dann muss der Gummiring nicht genutzt werden.

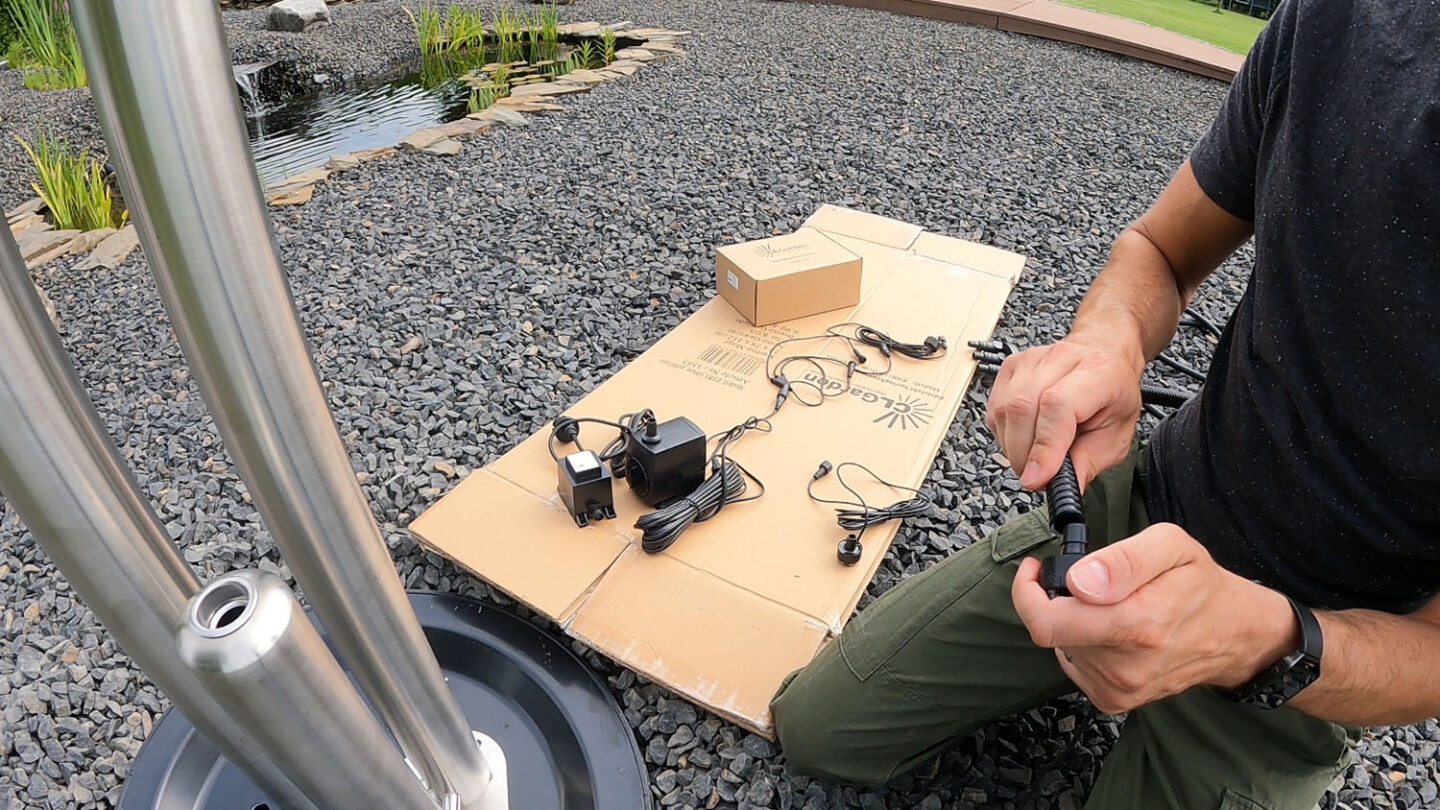

Jetzt wird der LED-Ring mit dem Schlauch verbunden. Drehen Sie den Schlauch im Uhrzeigersinn, so dass sich die Spirale öffnet und drücken diesen dabei auf den Schlauchanschlussstutzen am LED-Ring. Sollte sich der Schlauch nur schwer montieren lassen, können Sie ihn leicht mit einem Heißluftfön o.ä. erwärmen.

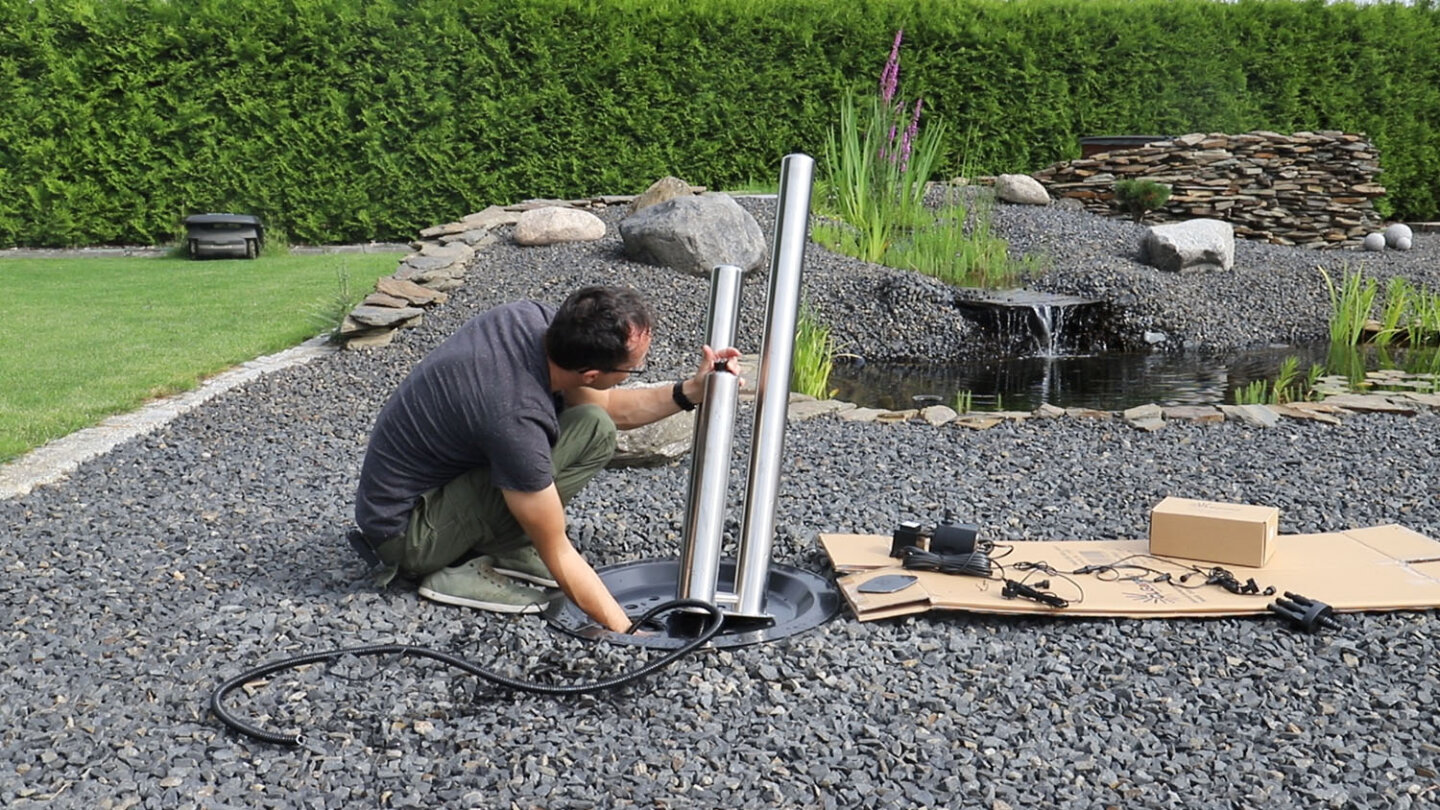

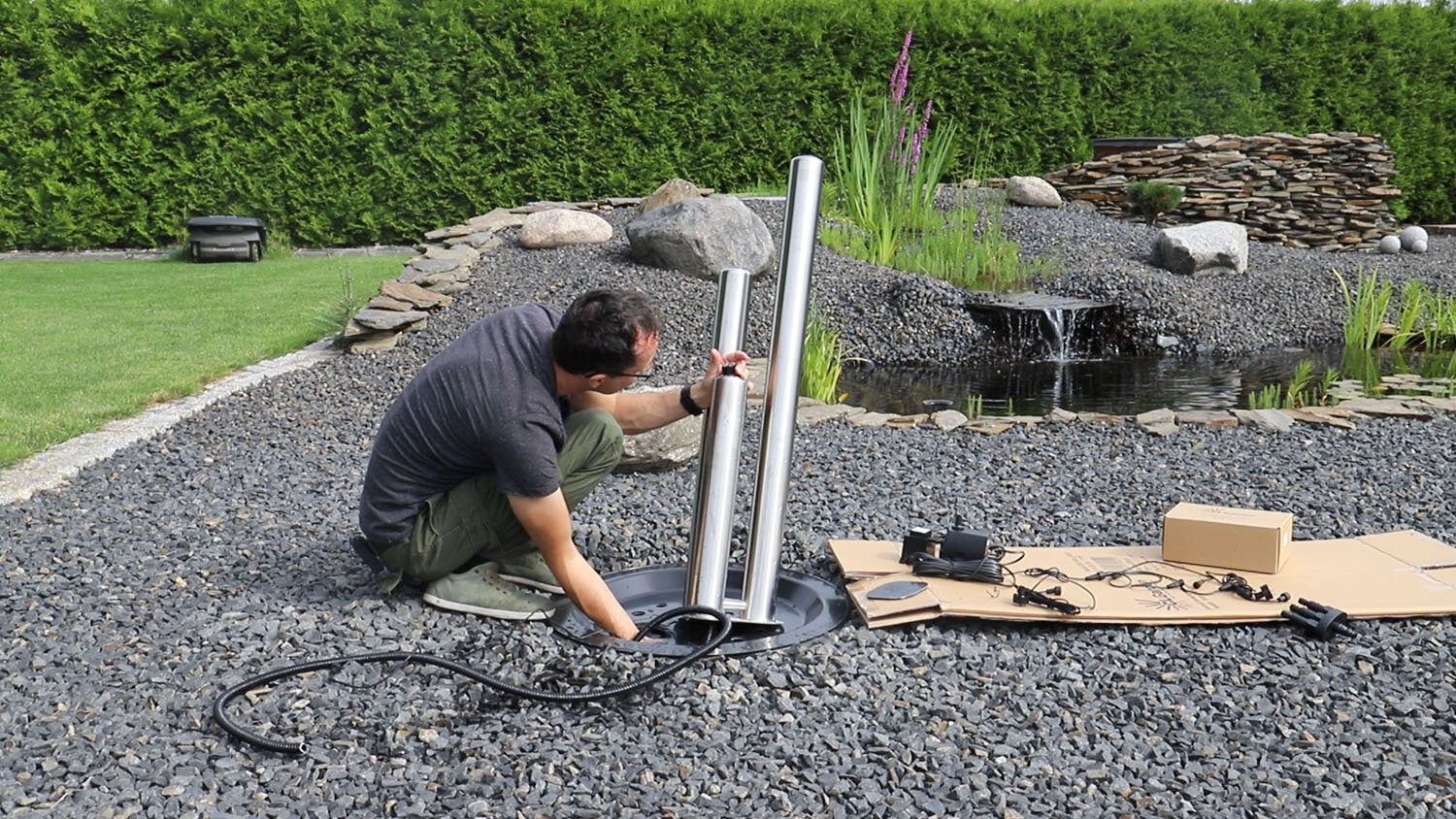

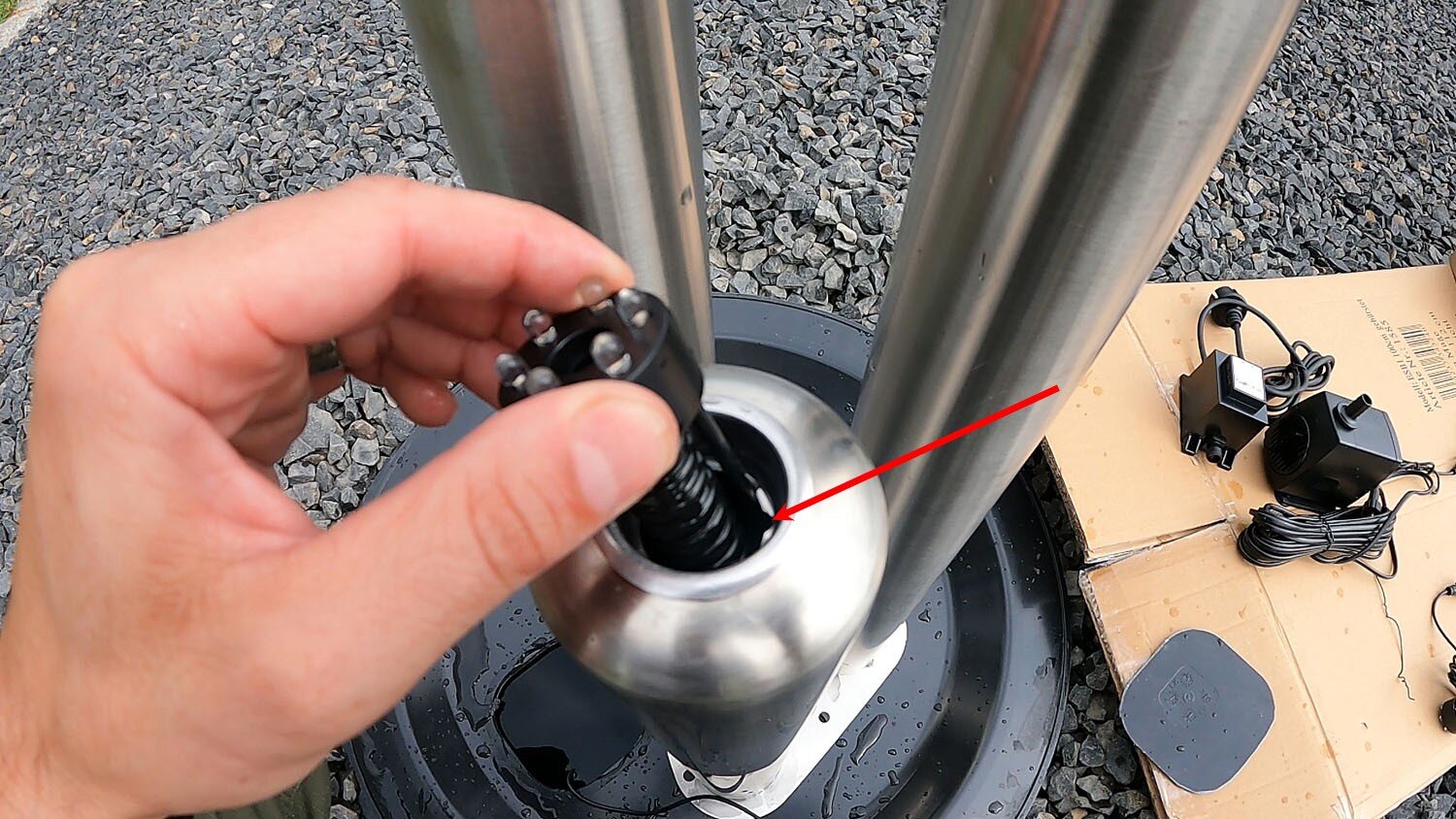

Führen Sie nun zuerst das Kabel und dann den Schlauch durch die Säule und durch die jeweilige Öffnung in der Beckenabdeckung. Der LED-Ring kann dann einfach in den Edelstahladapter eingedrückt werden.

Achtung: der Edelstahladapter verfügt über eine Aussparung für das Kabel des LED Rings, bitte achten Sie auf den korrekten Kabelverlauf.

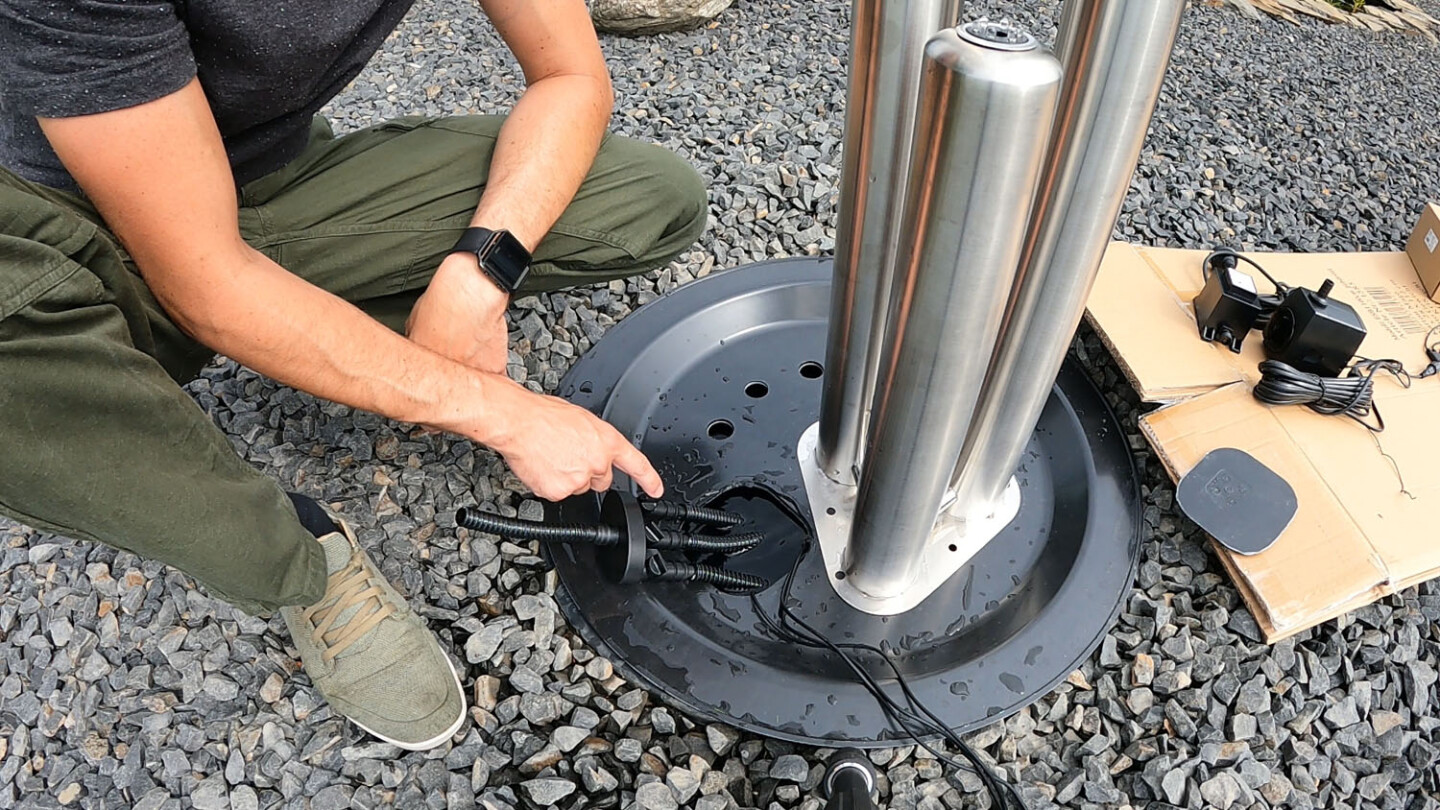

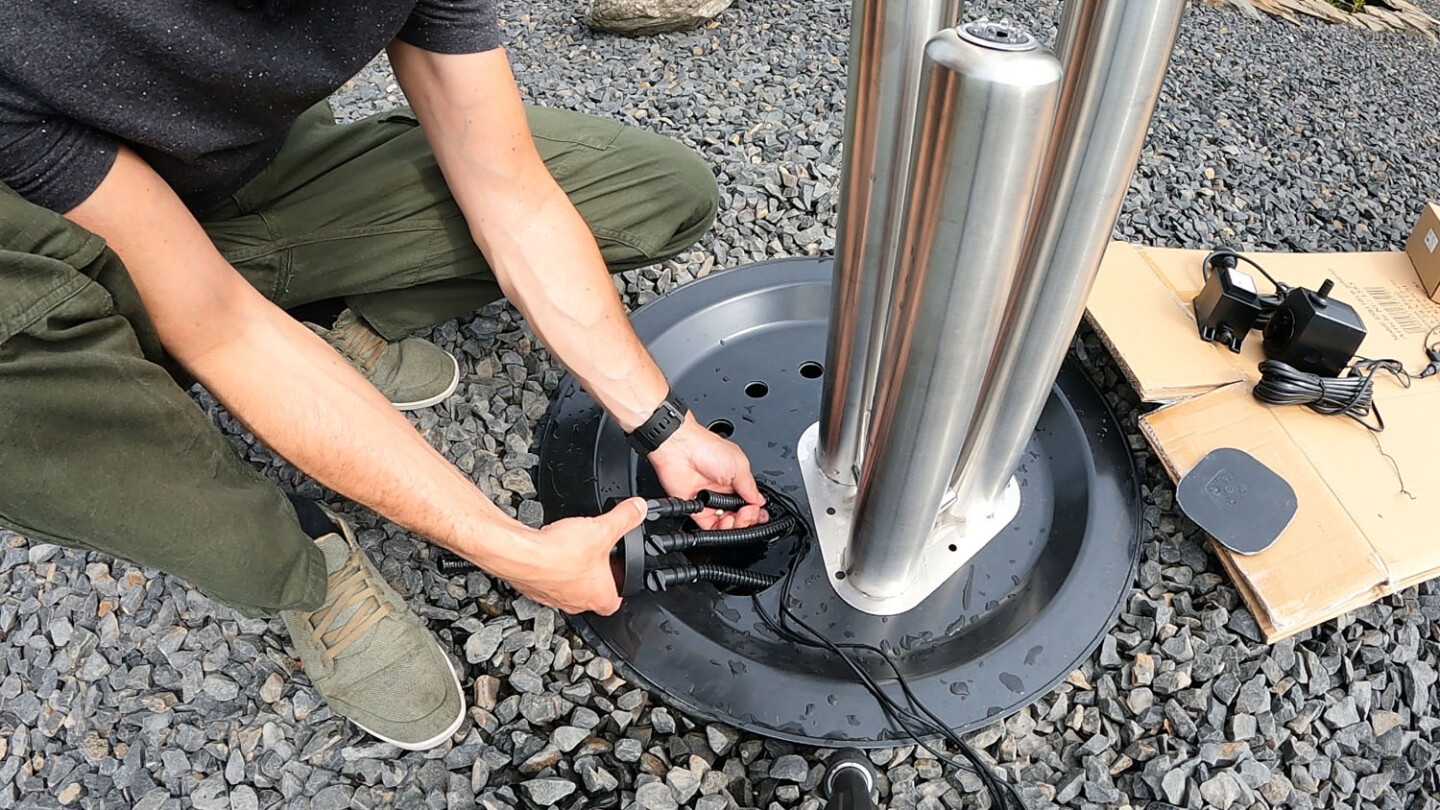

Als nächstes stecken Sie die Schlauchenden im Becken an die Abgänge des Schlauchverteilers. Auch hier öffnet eine Drehbewegung im Uhrzeigersinn die Spirale des Premium-Schlauchs und vereinfacht das Aufstecken auf die Anschlussstuzen. Bei tiefen Außentemperaturen hilft die leichte Erwärmung des Schlauchs.

Der elektrische Anschluss mit ungefährlicher 12V AC Niederspannung

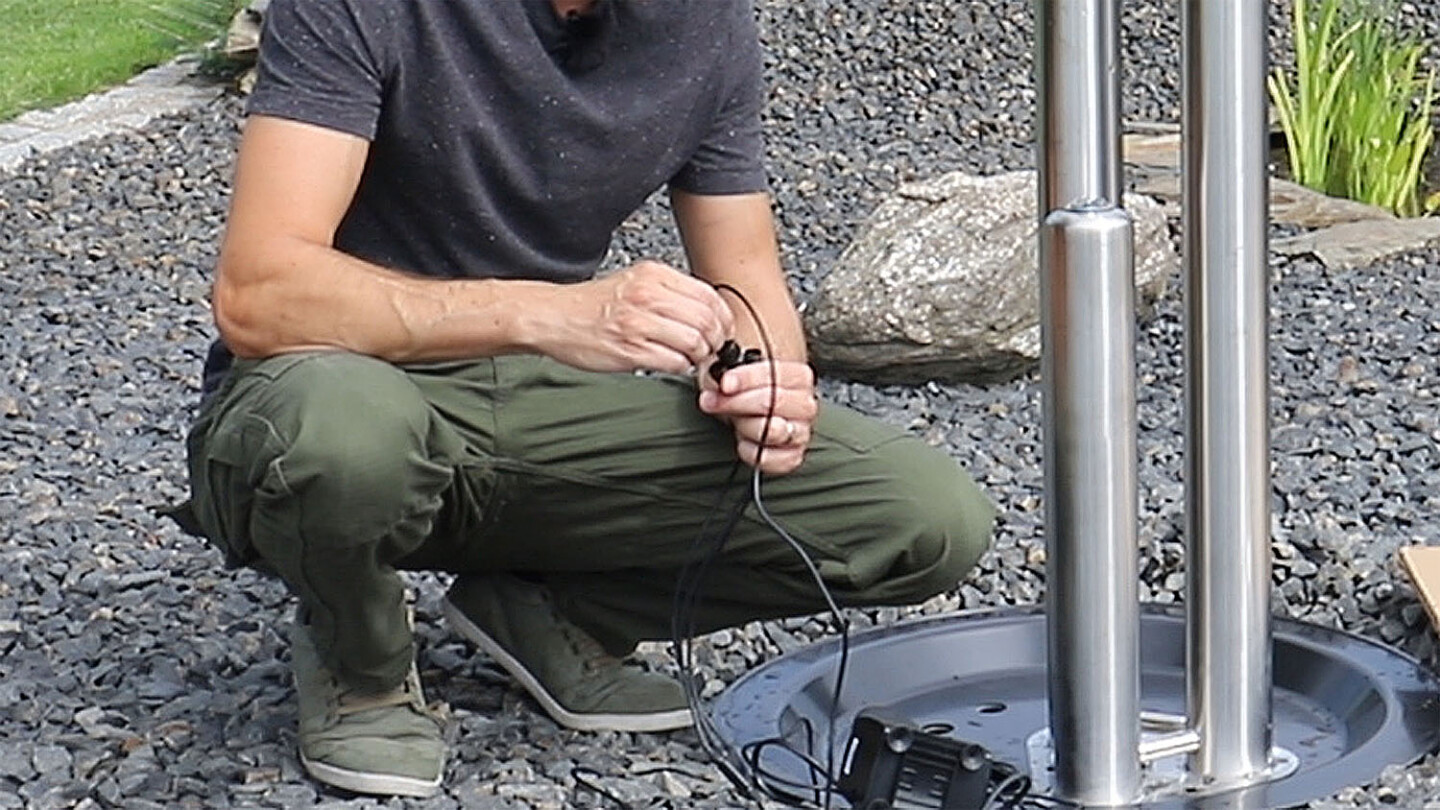

Nun werden noch die LED Anschlusskabel mit dem Verteilerkabel an der Pumpe verbunden und mit der Überwurfmutter fixiert. So können die Anschlüsse problemlos im Wasser liegen. Tipp: Das 3-fach Verteilerkabel an der Pumpe ist trennbar. Hier kann der optional erhältliche plug&light Dämmerungssensor zwischen geschaltet werden und ermöglicht das automatische Einschalten der LED Beleuchtung bei Dunkelheit. Ohne Dämmerungssensor leuchten die LEDs immer, wenn die Pumpe in Betrieb ist.

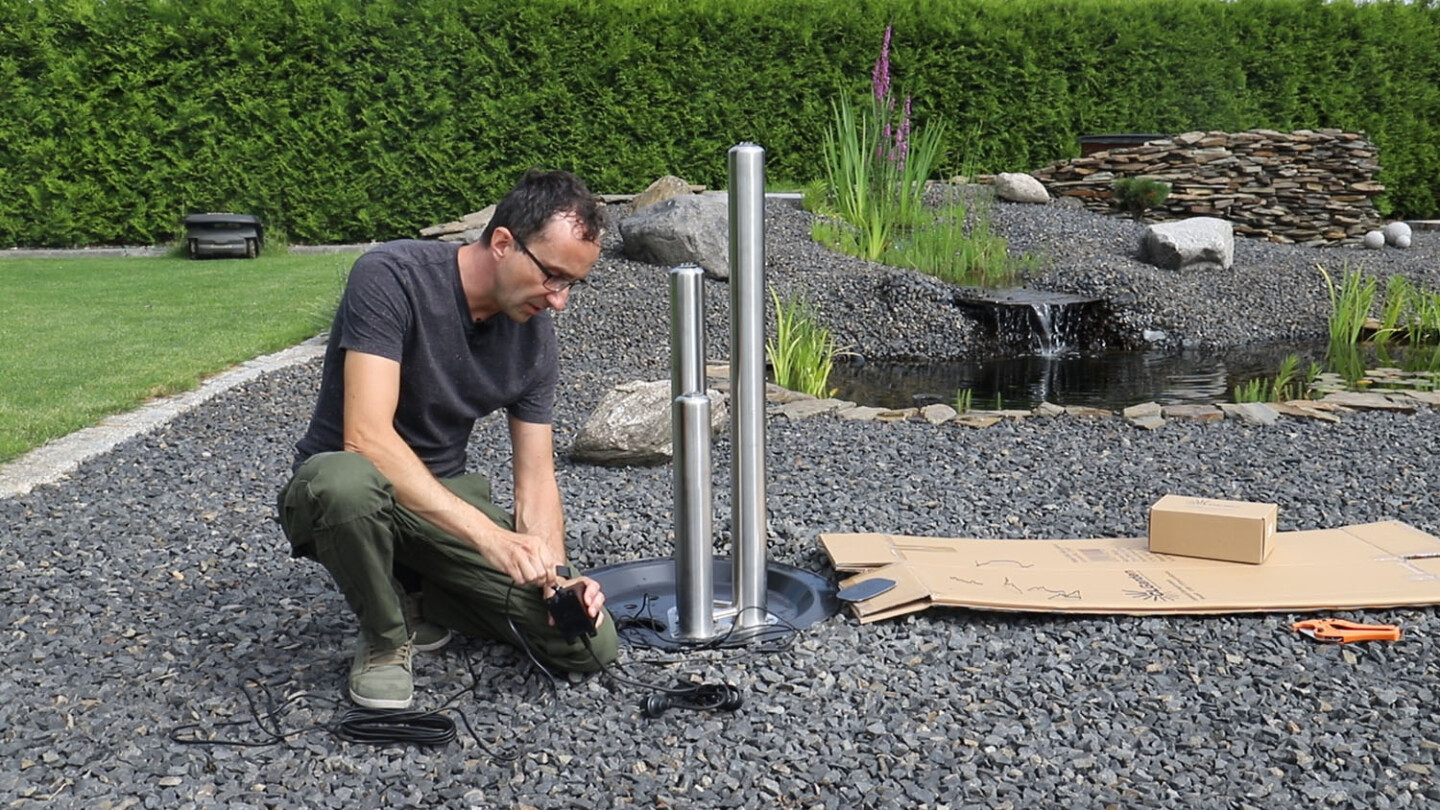

Nachdem Sie die Pumpe mit einem etwa 10 cm langen Schlauchstück am Schlauchverteiler angesteckt haben, können Sie bereits alles im Wasserbecken platzieren. Da das System mit 12V AC Niedervolttechnik arbeitet, können auch die Kabel der LED Beleuchtung im Becken liegen. ACHTUNG: Der Trafo darf nicht in das Wasser und muss mit einem Sicherheitsabstand von ca. 2 Metern zum Wasserbecken aufgestellt werden. Das 7 Meter lange Anschlusskabel der Pumpe liefert ausreichend Spielraum, um den Trafo an einem geschützten und bestenfalls schattigen Ort zu platzieren. Stecken Sie das Pumpenkabel in den Transformator und sichern es mit der Überwurfmutter.

Jetzt kann ein Testbetrieb erfolgen, stecken Sie dazu den Netzstecker des Trafos in eine Steckdose ein. Für eine gleichmäßige Wasserverteilung zu den Säulen muss der Schlauchverteiler eingestellt werden. Als Grundeinstellung empfehlen wir für die große Säule die volle Öffnung des Verteilers. Für die mittlere Säule schließen Sie den Abgang etwa 1/3 und für die kleine Säule etwa 2/3. Der Förderregler der Pumpe sollte voll aufgedreht werden. Wie die Feineinstellung des Schlauchverteilers funktioniert, erklären wir in dem Beitrag „Einstellung des Springbrunnen Schlauchverteiler

Wenn der Brunnen wie gewünscht läuft, können Sie nun die Kabel endgültig verlegen. Schließen Sie dann die Wartungsklappe der Brunnenabdeckung und nehmen die finale Dekoration mit Dekokies o.ä. vor.

Sollte Ihnen der Beitrag gefallen haben oder noch Fragen offen sein, hinterlassen Sie uns bitte unten eine Nachricht über die Kommentarfunktion.


Kommentare 1
Einträge insgesamt: 1

Eduard B., 04.10.23 15:09

Guten Tag, Frage zur Befestigung des 3-Säulen-Brunnens: Wird der nur auf die Abdeckung lose gesetzt oder muss der mit der Abdeckung verschraubt werden? Danke im Voraus für die Antwort! MfG Eduard B.
Antwort:

Vielen Dank für Ihre Anfrage.
Eine Befestigung der Säulen auf dem Deckel ist nicht notwendig. Die Säulen sind fest auf einer Bodenplatte verschweißt und stehen sicher, sobald Zierkies darauf verteilt ist.
Bei Fragen stehen wir gern zur Verfügung.
Sie erreichen uns Montag bis Freitag zwischen 09:00 und 16:00 Uhr unter 035600/239825
